Water/water warmtepompen bieden oplossing bij beperkte netcapaciteit in Helmond
Bij de nieuwbouw van het bedrijfspand van Pro Seating, producent van maatwerk zittingen voor rolstoelen, in Helmond stond één vraag centraal: hoe realiseer je een duurzaam en comfortabel gebouw wanneer de beschikbare netcapaciteit beperkt is? Installatiebedrijf Keijsers Martens vond de oplossing in een bodemenergiesysteem met twee water/water warmtepompen. Het resultaat is een efficiënt installatieconcept dat binnen de beschikbare netaansluiting past en zorgt voor een comfortabel binnenklimaat voor productie, atelier, magazijn en kantoren.
Van ontwerp tot realisatie
Installatiebedrijf Keijsers Martens was vanaf het voortraject betrokken en verantwoordelijk voor de complete W- en E-installaties van het pand. “Voor het beste resultaat zitten we graag vroeg aan tafel met opdrachtgever en architect”, vertelt Wiebe Vollenberg, Senior Engineer en Projectleider bij Keijsers Martens. Pro Seating groeide op de vorige locatie uit zijn jasje, wat de aanleiding vormde voor nieuwbouw. Bij het ontwerp werd eerst gekeken naar de bestaande situatie en het productieproces. In het nieuwe pand zijn alle disciplines opnieuw onder één dak samengebracht, zoals productie, een atelier, magazijn en kantoren. Daarmee moest in het installatieontwerp rekening worden gehouden.
Netcapaciteit als grootste uitdaging
Tijdens de ontwerpfase bleek de beschikbare netcapaciteit onvoldoende voor de totale energiebehoefte van het pand. “In het eerste ontwerp gingen we uit van een lucht/water warmtepomp, maar we moesten op zoek naar een oplossing met een nog lagere elektriciteitsvraag”, vertelt Wiebe. “We kozen voor een water/water warmtepompsysteem van NIBE met bodembron.”
Voor de technische uitwerking werd vervolgens het benodigde vermogen bepaald met een warmteverlies- en transmissieberekening van de gebouwschil en het afgiftesysteem. Daaruit kwam een verwarmings- en koelvermogen van circa 120 kW naar voren, wat de basis vormde voor het ontwerp van het bodemenergiesysteem.
Bodemenergie als efficiënte warmtebron
Voor de energievoorziening is gekozen voor een bodemenergiesysteem met gesloten bodemlussen. HMB Maasbree was verantwoordelijk voor de bronboring. In totaal werden veertig bodemlussen geboord met een diepte van 79 tot 89 meter. Alle lussen komen samen in twee verzamelputten. Van daaruit lopen de HDPE-leidingen naar de technische ruimte.
Warmtepompen in cascade-opstelling

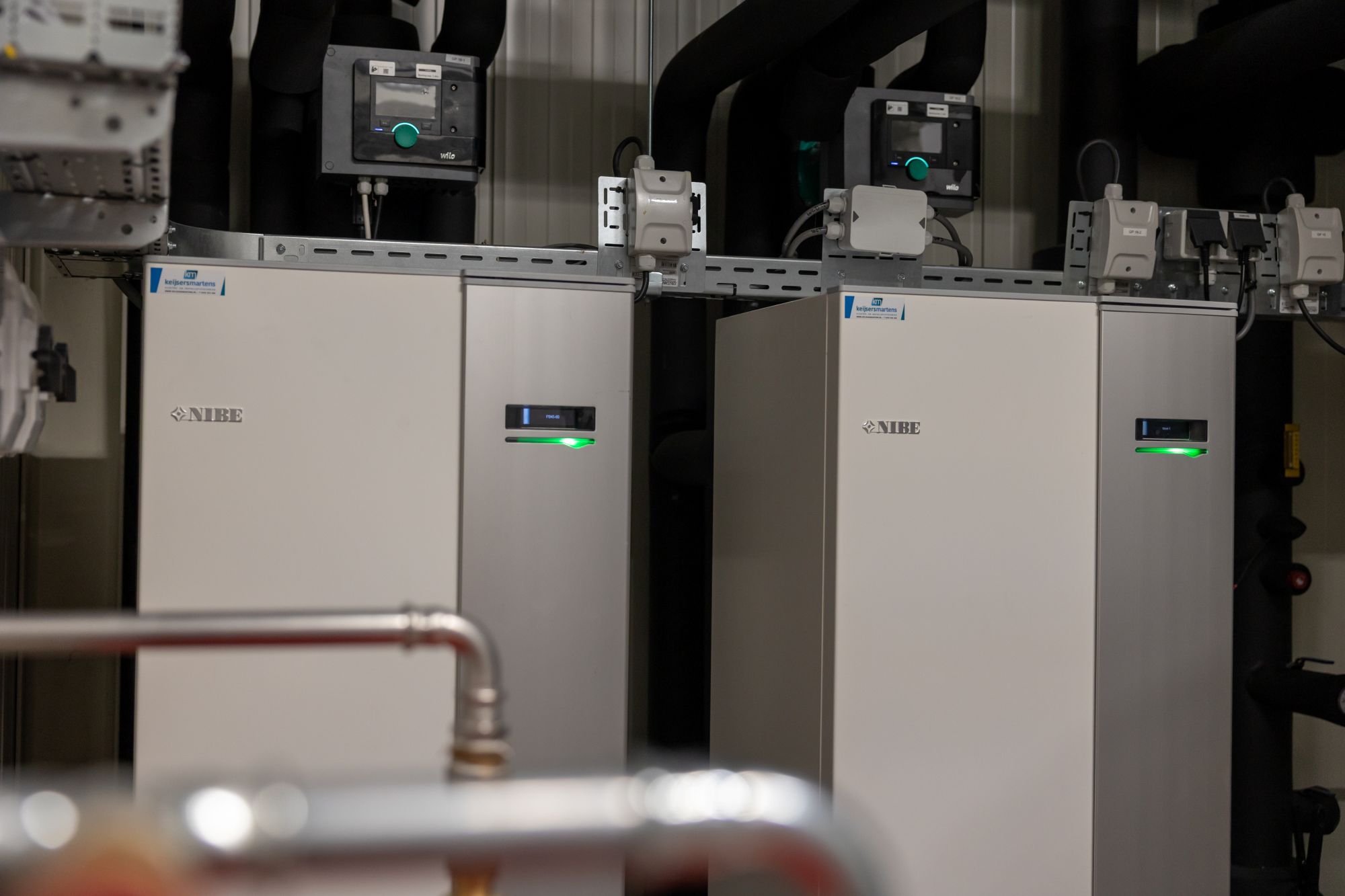

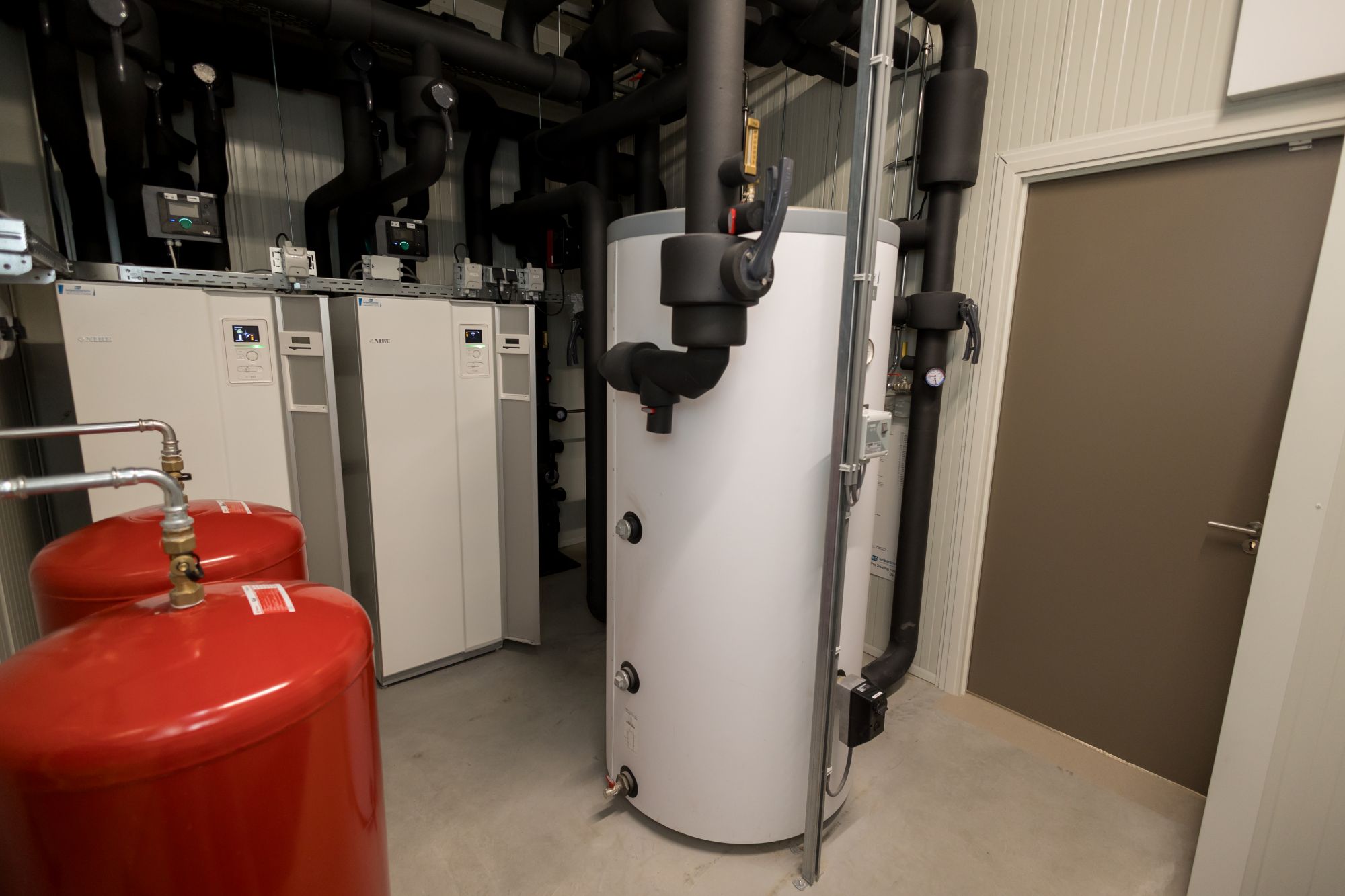

Voor het benodigde vermogen zijn twee NIBE F1345-60 water/water warmtepompen van elk 60 kW in cascade-opstelling toegepast. Hierdoor kan het vermogen beter worden afgestemd op de warmtevraag en neemt de bedrijfszekerheid toe. “Bij een storing of uitval van één warmtepomp blijft het pand gedeeltelijk verwarmd of gekoeld”, licht Wiebe toe.
De warmtepompen beschikken over twee compressoren met een tweetraps vermogensregeling. Dit vergroot het werkbereik en verhoogt de betrouwbaarheid. Ook de hoge SCOP draagt bij aan een lager energieverbruik. Volgens Wiebe was de keuze voor NIBE logisch: “Wij werken graag met NIBE en hebben goede ervaringen met de betrouwbaarheid en kwaliteit van de systemen.”
Bodemlussen en BRL-certificering
Voor bodemenergiesystemen is een BRL-certificering vereist. Aangezien Keijsers Martens zelf niet over deze certificering beschikt, schakelde het bedrijf zowel de bronboorder als NIBE in. Als BRL 6000-21/00-gecertificeerde partij ondersteunt NIBE installateurs bij het ontwerp en de certificering. De benodigde broncapaciteit werd in dit project bepaald door de bronboorder, op basis van het gevraagde vermogen en het aantal bedrijfsuren voor verwarmen en koelen. In combinatie met de gekozen warmtepompen is vervolgens het bodemenergiesysteem gedimensioneerd.
“NIBE ondersteunde ons onder meer bij de controle en het vastleggen van leidingdiameters, materiaalkeuzes en het principeschema”, vertelt Wiebe. Ook bij de inbedrijfstelling was NIBE betrokken. “Onze monteurs bereidden de installatie eerst voor, daarna controleerden monteurs van NIBE het systeem volgens de richtlijnen.”
Integrale aanpak voor energie-efficiëntie
De warmtepompen vormen één onderdeel van het totale energiesysteem. In het ontwerp lag de focus op het beperken van de energievraag. Zo is het dak voorzien van PV-panelen en een accupakket voor energieopslag. Daarnaast zijn energiebesparende maatregelen toegepast, zoals gebalanceerde ventilatie met warmteterugwinning, energiezuinige ventilatoren en DALI-gestuurde ledverlichting die automatisch dimt wanneer ruimtes niet in gebruik zijn.
Duurzame oplossing
Begin 2026 nam Pro Seating het nieuwe pand in gebruik. De installatie functioneert sindsdien naar tevredenheid. Voor Keijsers Martens laat het project zien hoe installatietechniek kan bijdragen aan duurzame oplossingen, ook wanneer de uitgangssituatie complex is.
“Door slim te ontwerpen en verschillende technieken te combineren hebben we een energiezuinig installatiesysteem gerealiseerd dat binnen de beschikbare netcapaciteit past. Het vormt een solide basis voor een comfortabel, energie-efficiënt en toekomstbestendig bedrijfspand”, sluit Wiebe af.
Kenmerken van dit project
Installatiebedrijf Keijsers Martens
