Optisport Kunstijsbaan Breda kiest voor optimaal comfort

Na 20 jaar trouwe dienst waren de gasgestookte cv-installaties van Optisport Kunstijsbaan Breda aan vervanging toe. NIBE werd daarom door installatiebedrijf Van Dorp uit Rotterdam benaderd om een duurzaam alternatief te bespreken. Op basis van de benodigde verwarmingsvermogens en de gewenste aanvoertemperatuur van 45°C tot 50°C viel de keuze op acht NIBE F2120-20 modulerende monoblock lucht/water warmtepompen.

Så enkelt monteras solceller på taket


Over Optisport Kunstijsbaan Breda
Optisport exploiteert in Nederland en België circa 400 publieke en private sportaccommodaties, waaronder tal van multifunctionele sport- en welzijnscentra, sporthallen en fitnesscentra, meer dan tachtig zwembaden en drie ijsbanen. Een van deze ijsbanen – Optisport Kunstijsbaan Breda – bedient recreatieve schaatsers en wedstrijdschaatsers van jong tot oud in de regio West-Brabant en in een deel van de provincies Zeeland en Zuid-Holland. De accommodatie beschikt over een overdekte 400 meterbaan, een overdekte ijsvloer van 30 x 60 meter, een royale entreehal, een horecaruimte, een schaatswinkel, kleed- en doucheruimtes en kantoren.

Twee warmtepompinstallaties
In de bestaande situatie waren de kleed- en doucheruimtes voorzien van een cv-installatie met een ketelvermogen van 45 kW. Een tweede cv-installatie met een ketelvermogen van 65 kW verwarmde de overige ruimtes. Deze vermogens golden als uitgangspunt voor het bepalen van het benodigde warmtepompvermogen.

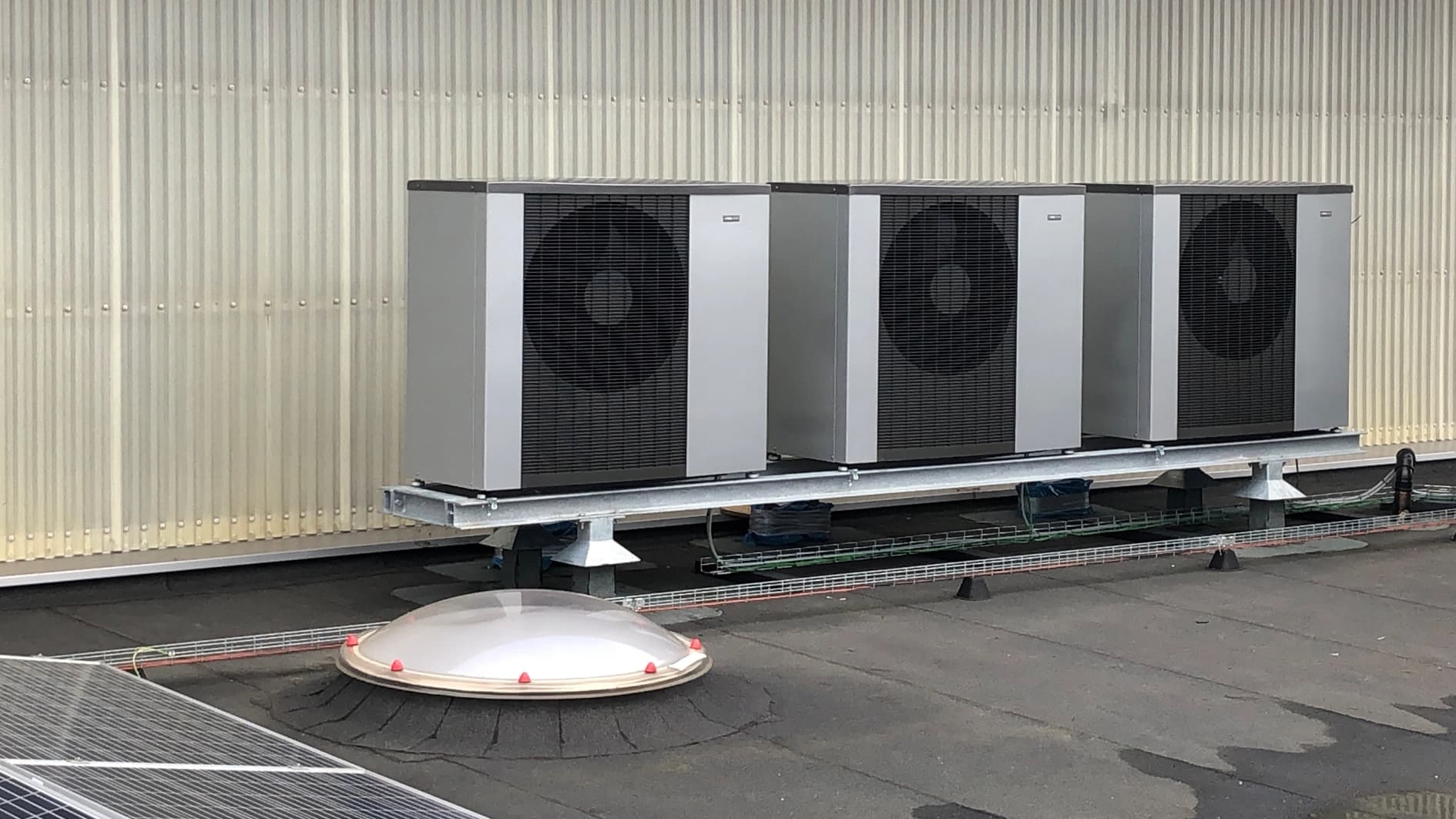

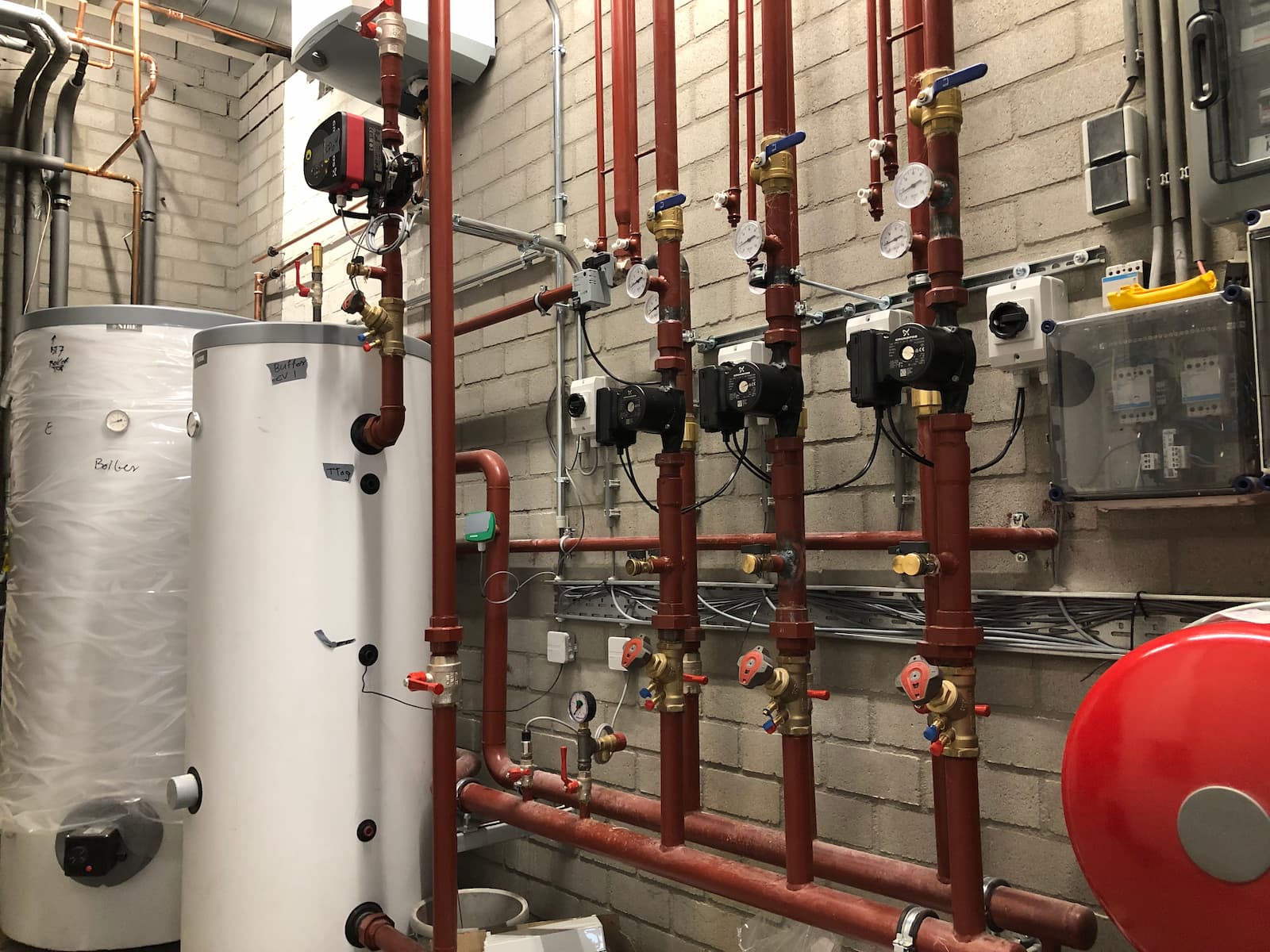

Voor het verwarmen van de zes kleed- en doucheruimtes zijn drie NIBE F2120-20 modulerende monoblock lucht/water warmtepompen in cascade geïnstalleerd. Een van deze warmtepompen wordt tevens gebruikt voor de bereiding van warmtapwater voor de twintig douches. De warmtepomp is hiervoor aangesloten op een NIBE BA-ST indirect gestookte spiraalboiler met een inhoud van 500 liter. De installatie wordt aangestuurd door een uitgebreide NIBE SMO40 regelunit, die tal van mogelijkheden voor maatwerk biedt.

De cv-installatie die de entree, de horecaruimte, de winkel en de kantoren verwarmt, is voorzien van vijf NIBE F2120-20 lucht/water warmtepompen. Ook deze toestellen zijn in cascade opgesteld. De installatie wordt aangestuurd door een NIBE SMO 40 regelunit in combinatie met een NIBE AXC30 uitbreidingsprint.

Beide installaties zijn voorzien van een NIBE MODBUS 40 communicatiemodule die de informatieoverdracht van en naar het RT2000 gebouwbeheersysteem verzorgt. Om ervoor te zorgen dat de warmtepompen optimaal kunnen presteren, is de inhoud van beide cv-installaties door middel van een NIBE UKV buffervat vergroot met 200 (type UKV 20-220) respectievelijk 263 (type UKV 20-300) liter.

Laagtemperatuurverwarming met radiatoren
Beide warmtepompinstallaties zijn aangesloten op de bestaande afgiftesystemen met conventionele radiatoren, die zowel in de oude als de nieuwe situaties werken met een aanvoertemperatuur van 45°C tot 50°C. Deze waarden vormen voor de toegepaste warmtepompen geen enkel probleem. De efficiënte NIBE F2120 levert bij een buitentemperatuur van -25°C namelijk nog een aanvoertemperatuur tot 63°C en kan bij minder koud weer (tot -9°C) zelfs een aanvoertemperatuur van 65°C leveren. Aanvullend op de warmtepompinstallaties zorgen nieuw geplaatste hoog rendement luchtbehandelingskasten ervoor dat alle ruimten op basis van laagtemperatuurverwarming worden opgewarmd tot de gewenste comforttemperatuur.

Kenmerken van dit project
Locatie: Terheijdenseweg – Breda
Opdrachtgever: Optisport Exploitaties
Installateur: Van Dorp Installatie – Rotterdam
