Studenten TU Eindhoven realiseren zelfvoorzienend Huis van de Toekomst met warmtepomp van NIBE

Circa 2 jaar werd er door studententeam VIRTUe van de TU Eindhoven gewerkt aan het ontwerpen en ontwikkelen van een duurzaam, zelfvoorzienend huis: Ripple. Het huis is eind 2021 opgeleverd en demonstreert de toekomst van wonen. Een duurzame levensstijl wordt mogelijk gemaakt door slimmer om te gaan met de ruimte en energie. Uiteraard is het huis voorzien van slimme technologie.

Så enkelt monteras solceller på taket

Technologische innovatie

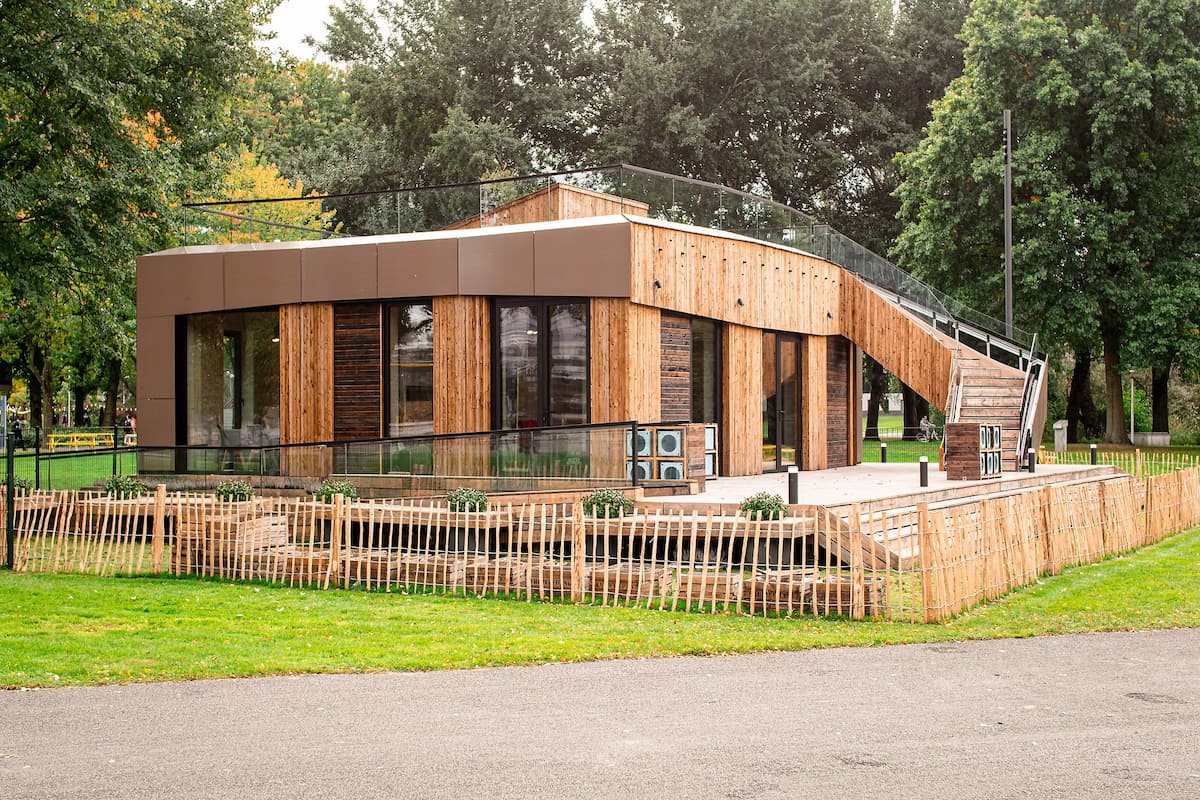

Het 88 m2 grote huis bestaat uit een lichte houten prefab basisconstructie en is voorzien van de nieuwste technische snufjes. Naast technologische innovatie is gekeken naar het sociale aspect van wonen. Het idee achter de Ripple (rimpeling) is dat kleine acties zich verder kunnen verspreiden om een grotere impact te hebben. We zijn de afgelopen decennia steeds groter gaan wonen. Door efficiënt met beschikbare ruimte om te gaan, hoeft er weinig comfort ingeleverd te worden, terwijl er minder materiaal nodig is en er minder ruimte verwarmd en geventileerd hoeft te worden. Gezien de steeds schaarser wordende ruimte in de stad, is dat volgens team VIRTUe de toekomst.

Modulaire opbouw
De Ripple heeft een modulair ontwerp en het flexibele interieur biedt plaats voor twee kleine appartementen. Vanwege de modulaire constructie kan de Ripple eenvoudig als Lego-blokjes naast en op elkaar gebouwd worden. Zelfs op bestaande gebouwen. Daarnaast is op het dak ruimte voor een gemeenschappelijke tuin, omdat een deel van de zonnepanelen is geïntegreerd in de gevel.

Gemeenschappelijke ruimte

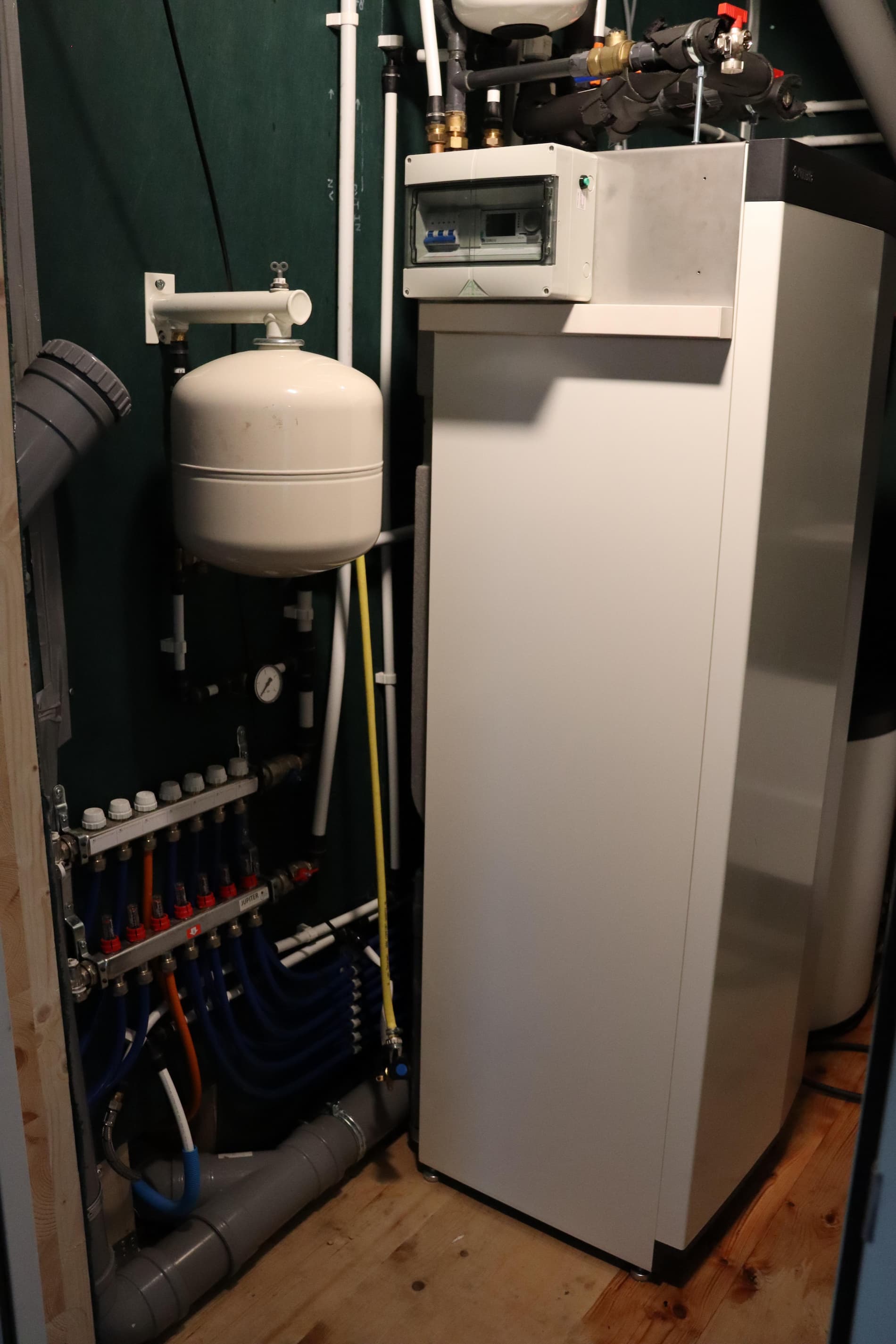

Grote apparaten worden gedeeld in een gemeenschappelijke ruimte. Voor verwarming, koeling en warmtapwater wordt gebruik gemaakt van een NIBE S1255-6 PC warmtepomp.

Deze intelligente, modulerende water/water warmtepomp met een geïntegreerde boiler houdt de woning comfortabel op een duurzame en energie-efficiënte manier. Team VIRTUe heeft voor NIBE gekozen in verband met de juiste efficiëntie en rendement, de betrouwbaarheid van het systeem en de lange levensduur: het huis moet lang mee gaan. Ook dat zijn duurzame uitgangspunten.

Energie-opwekkend gevelsysteem

Vooral bijzonder is de manier waarop meerdere systemen samenwerken om super efficiënt het huis comfortabel op temperatuur te houden en te voorzien van warm tapwater.
Een eis voor de installatie was dat het warmtepompsysteem moest samenwerken met een bijzonder warmtewinningssysteem achter de zonnepanelen. Zo kan op een energie-efficiënte manier warmte gewonnen worden. AFS Solar is de leverancier van het warmtewinning-systeem, dat warmte uit de zon genereert. Hun energie-opwekkende gevelsystemen kunnen uit elk beschikbaar gevelvlak waar de zon op schijnt, energie halen. Dit kan stroom zijn, maar ook warmte.

Innovatief afgiftesysteem
Het warmtepompsysteem werkt samen met de vloerverwarming. Het vloersysteem bestaat uit Phase Change Materials en kan gebruikt worden als warmte- of koudebuffer. De vloer kan de warmte daardoor opslaan en weer afgeven op momenten dat dat nodig is. De woning is tevens flink geïsoleerd en voorzien van dubbel glas. Ook is de woning voorzien van EQUI, een door de studenten ontworpen slim systeem dat alles meet: temperatuur, luchtvochtigheid, licht en beweging. Daardoor kan dit systeem op een energie-efficiënte manier het comfort in huis op een goed niveau houden. Het zorgt ervoor dat het elektriciteitsverbruik zo voordelig mogelijk over de dag wordt verdeeld. Het systeem vertelt wat het beste moment is om de wasmachine of vaatwasser aan te zetten. Is er even minder zon? Dan is het verstandig om de auto op een later tijdstip op te laden. EQUI kan deze apparaten zelf aansturen en zorgt er voor dat de batterijen van het huis optimaal tot hun recht komen.

Internationale wedstrijd

Het huis is nu af, maar is nog niet volledig geoptimaliseerd. Er blijft altijd wat te innoveren. Team VIRTUe wil bijvoorbeeld nog een lange-termijn-warmteopslag realiseren in de vorm van een groot warmtevat in de grond om warmte voor langere tijd op te slaan.

Het team gaat zich nu zich volledig focussen op de internationale ontwerp- en bouwcompetitie Solar Decathlon Europe in het Duitse Wuppertal in juni 2022. Dit is een internationale wedstrijd waar de studenten met de Ripple strijden tegen andere bouwwerken van 18 studententeams van over de hele wereld, om zo de jury en honderdduizenden bezoekers te overtuigen van hun visie. Hiervoor wordt het huis in juni 2022 uit elkaar gehaald en gedemonteerd vervoerd naar Duitsland.

Kenmerken van dit project

Locatie: Campus Technische Universiteit Eindhoven
Opdrachtgever: Solar Decathlon Europe 2021-2022 - Wuppertal (DU)
Ontwikkelaar: Team VIRTUe - Eindhoven
Aannemers: Stam + De Koning Bouw bv – Eindhoven
en Jongen Bouwpartners – Landgraaf
Installateur: Hoppenbrouwers Techniek – Udenhout
