S1155

Erdwärmepumpen
  • Produktinformation
  • Merkmale

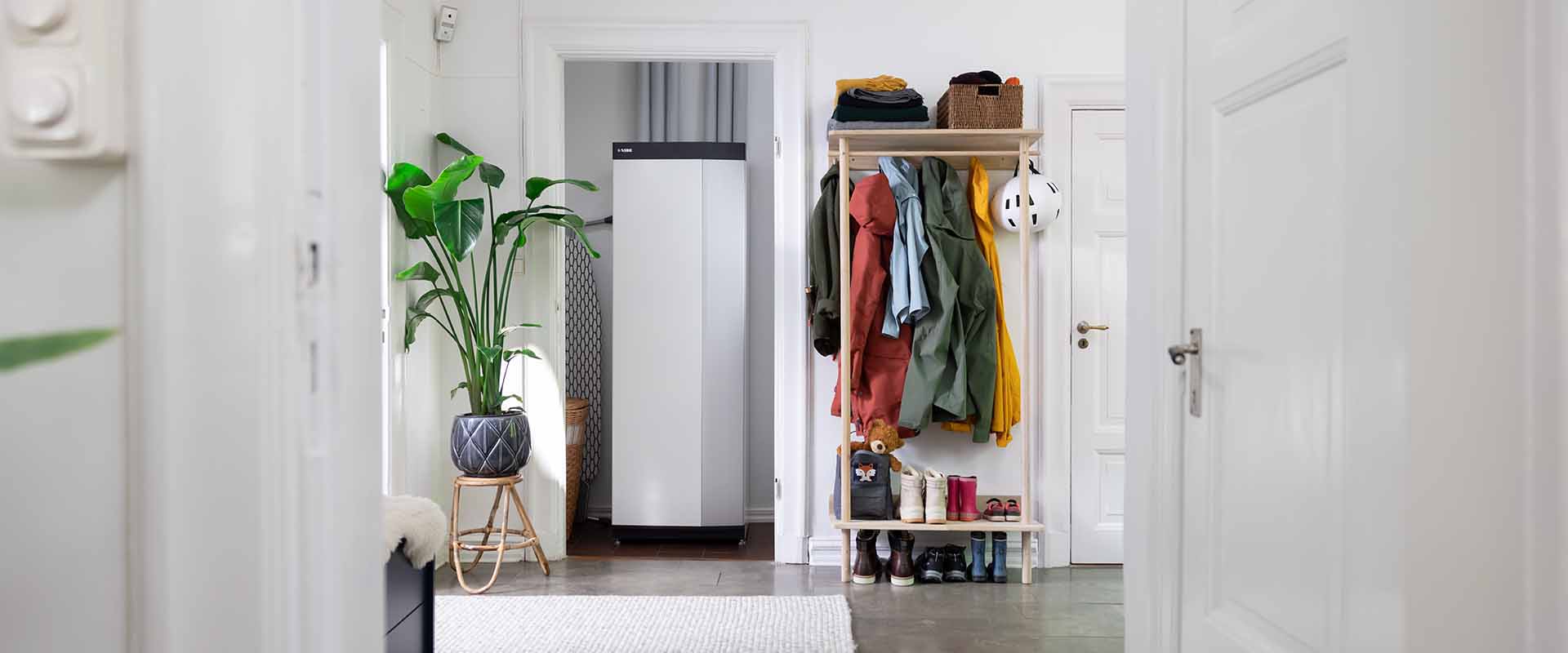

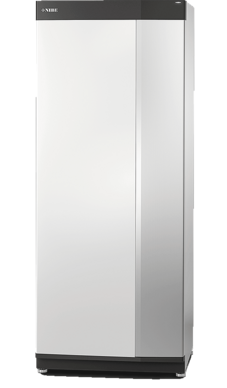

NIBE S1155 ist eine leistungsvariable Erdwärmepumpe zur Heizung und Brauchwasserbereitung mit neuer NIBE Smart-Technologie. Der separate Brauchwasserspeicher wird jeweils nach dem gewünschten Warmwasserbedarf gewählt.Diese Kompaktgeräte stehen in drei Leistungsgrößen zur Verfügung und bietet Ihnen höchstes Einsparpotenzial, da sie sich automatisch an den regelmäßigen Bedarf anpassen können. Zur Erhöhung des Wohnkomfort können Systemmodule zur Lüftung und zur Kühlung einfach ergänzt werden.NIBE ist einer der führenden Anbieter mit langjähriger Erfahrung im Segment leistungsvariabler Wärmepumpen und verfügt über eine der umfassendsten Produktpaletten auf dem Markt. Die anwenderfreundliche Touchscreen-Bedienung, die integrierte Drahtlosverbindung und die energiesparende Smart-Technologie der neuen S-Serie sorgen für höchsten Komfort.

NIBE Smart-Technologie

Anwenderfreundliche Touchscreen-Bedienung, integrierte Drahtlosverbindung und die NIBE Smart-Technologie bieten höchsten Wohnkomfort sowie ein Höchstmaß an Energieeinsparung

Vollkommen leistungsvariabel

Führende Inverter-Technologie für höchste Wirkungsgrade durch ganzheitlichen Teillastbetrieb sorgen für eine hohe Jahresarbeitszahl und geringe Betriebskosten

Komfortmodule

Einfache Erweiterung mit Systemzubehör zur Wohnungslüftung und/oder zur Kühlung

  • Technische Daten
  • Dokumente
NIBE S1155-6
NIBE S1155-12
NIBE S1155-16
NIBE S1155-25

NIBE PCM S40

NIBE PCM S Passivkühlmodule bestehen aus einer kompakten Einheit mit integriertem Trennwärmetauscher, Umwälzpumpe sowie Regelventilen. PCM S wird in Kombination mit einer Sole/Wasser- Wärmepumpe vom Typ NIBE S1155-6 bzw. NIBE S1255-6 eingesetzt. Das System ermöglicht die passive Kühlung eines Gebäudes über eine geeignete Flächenheizung (Fußboden-, Wand- oder Deckenheizung) oder 2-Leiter-Ventilatorkonvektoren, wobei der „Wärmequellenkreis“ vom Kühl- bzw. Heizkreis getrennt arbeitet. Die integrierte Umwälzpumpe des PCM ist nur bei Kühlfunktion in Betrieb. Da zur Kühlung ausschließlich die Antriebsenergie der Umwälzpumpen erforderlich ist, arbeitet das System äusserst energiesparend und umweltfreundlich.

NIBE SOLAR 42

Zur Kombination einer NIBE Sole/Wasser Wärmepumpe mit einer thermischen Solaranlage zur Brauchwasserunterstützung. Die Steuerung erfolgt über die Regelung der Wärmepumpe. Lieferumfang: Temperaturfühler, Regelungsmodul im Gehäuse mit Zusatzplatine, Sicherungsautomat, Anschlussklemme und Spannungsversorgung.

NIBE SOLAR 40

Zur Kombination einer NIBE Sole/Wasser Wärmepumpe mit einer thermischen Solaranlage zur Heizungs- und Brauchwasserunterstützung. Die Steuerung erfolgt über die Regelung der Wärmepumpe. Lieferumfang: Umschaltventil 28 mm, Temperaturfühler, Regelungsmodul im Gehäuse mit Zusatzplatine, Sicherungsautomat, Anschlussklemme und Spannungsversorgung.

NIBE NUEK230

Umschalteinheit 230 V, 6 Kanal Klemmleiste zum Verdrahten von Stellantrieben mit Raumtemperaturreglern. Einsatz in Verbindung mit Warmwasserfußbodenheizung/-kühlung. Je Kanal kann ein Raumthermostat mit mehreren Stellantrieben verbunden werden (max. 14 Antriebe a 3 W.) Ausführung mit automatische Umschaltung Heizen/Kühlen. Steckerfertig, mit Hutschiene für Wandbefestigung. Schaltleistung, max. 6 Kanäle (Zonen).

NIBE ERS S10-400

Lüftungsgeräte NIBE ERS S10-400 bilden mit den Wärmepumpen der NIBE S-Serie eine optische Einheit. Die Regelung erfolgt über die NIBE Erdwärmepumpe oder über eine VVM Inneneinheit der NIBE S-Serie bei Luft/Wasser-Systemen sowie über myUplink.

Die Lüftungsgeräte sind mit einem leistungsfähigen Kreuzgegenstrom-Wärmetauscher als PET-Wärmetauscher oder mit einem Enthalpie-Wärmetauscher ausgestattet. Der Enthalpie- Wärmetauscher dient zusätzlich zur Feuchterückgewinnung.

In Verbindung mit einem der Raumeinheit RMU S40, THS 10 (S-Serie) oder HTS 40 kann eine bedarfsgeführte Lüftung mittels Erfassung der Raumluftfeuchte realisiert werden. Die Möglichkeit, beide Systeme über die Komfortregelung der NIBE S-Serie sowie über myUplink zu steuern, führt zu einem besonders hohen Bedienkomfort.

Pro Wärmepumpe/Inneneinheit mit Regelgerät können bis zu vier Lüftungsgeräte ERS S10-400 angeschlossen und betrieben werden.

NIBE PVT

PVT-Kollektoren sind eine Kombination aus Photovoltaik-Kollektoren und einer Wärmequellenanlage für NIBE Sole/Wasser- Wärmepumpen.

Der PVT-Kollektor erfüllt zwei verschiedene Aufgaben: Die Photovoltaikoberfläche des PVT-Kollektors erzeugt Strom aus Sonnenlicht. Dieser Strom wird der Elektroinstallation des zu versorgenden Gebäudes bzw. Der Heizungsanlage über einen Wechselrichter zur Verfügung gestellt. Auf diese Art kommt es zu einer nachhaltigen Einsparung von Stromkosten.

Darüber hinaus ist der PVT-Kollektor mit einer Wärmeübertragerfunktion ausgestattet. Dieser Wärmeübertrager verwendet die auf die PV-Kollektorfläche mittels Sonneneinstrahlung eingebrachte Wärmeenergie genauso wie die in der Umgebungsluft enthaltene Umgebungswärme. In dem als Rohrwärmetauscher ausgeführten Wärmeübertrager strömt ein Wasser-Glycol-Gemisch als Wärmequellenmedium. Das Wärmequellenmedium führt die gewonnene Umweltwärme einer leistungsgeregelten NIBE Sole/Wasser- Wärmepumpe zu.

Die Wärmepumpe gewinnt aus dem Wärmequellemedium die erforderliche Wärmeenergie zu Beheizung bzw. Warmwasserversorgung des Gebäudes.

NIBE RMU S40

Mit RMU S40 können NIBE-Wärmepumpen von einem anderen Raum im Gebäude gesteuert und überwacht werden. Mit Hilfe der Raumeinheit hat der Anlagennutzer die Möglichkeit, den Heizbetrieb, die Warmwasserbereitung und die Lüftung zu beeinflussen. RMU S40 ist mit einem Farbdisplay ausgestattet und enthält einen Raumfühler.

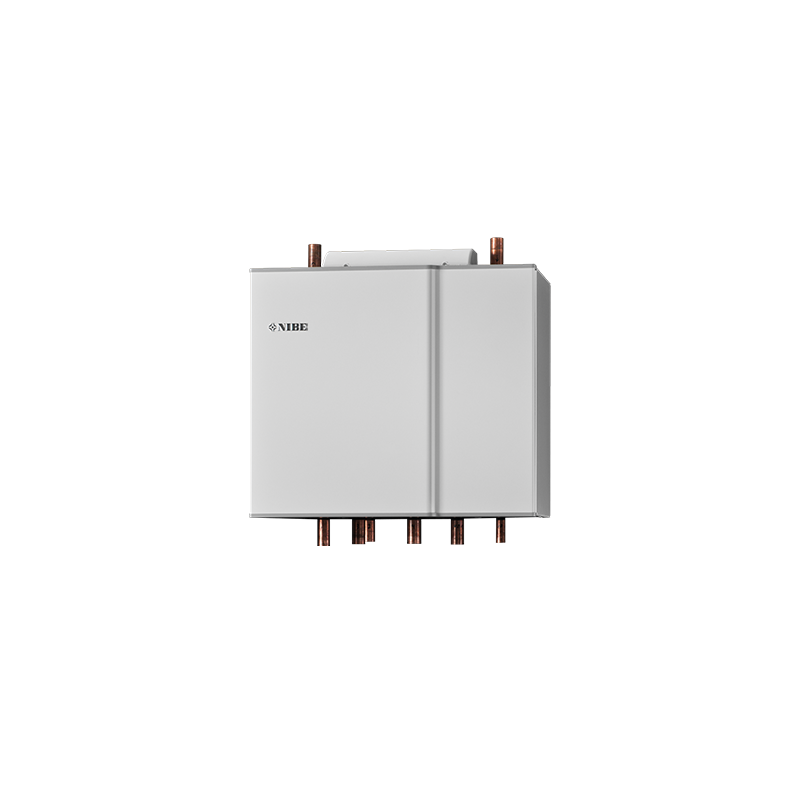

NIBE HPAC S40

Passiv-Aktiv Kühlmodul HPAC S40 zur Kombination mit NIBE S1155 / S1255 mit Erdsonde. Komfortable Regelung über die Wärmepumpe. Kühlung Aktiv / Passiv mit sehr geringem Energieaufwand. Geeignet zur Kombination mit Ventilatorkonvektoren, Kühlecken, Klimaanlagen. Die Kühlabwärme regeneriert die Wärmequelle.

NIBE PCM S42

NIBE PCM Passivkühlmodule bestehen aus einer kompakten Einheit mit integriertem Trennwärmetauscher, Umwälzpumpe sowie Regelventilen. PCM wird in Kombination mit einer Sole/Wasser- Wärmepumpe vom Typ NIBE S1155 -12/-16 bzw. NIBE S1255-12/-16 eingesetzt. Das System ermöglicht die passive Kühlung eines Gebäudes über eine geeignete Flächenheizung (Fußboden-, Wand- oder Deckenheizung) oder 2-Leiter-Ventilatorkonvektoren, wobei der „Wärmequellenkreis“ vom Kühl- bzw. Heizkreis getrennt arbeitet. Die integrierte Umwälzpumpe des PCM ist nur bei Kühlfunktion in Betrieb. Da zur Kühlung ausschließlich die Antriebsenergie der Umwälzpumpen erforderlich ist, arbeitet das System äusserst energiesparend und umweltfreundlich.

NIBE ERS 20-250

Das Lüftungsgerät NIBE ERS 20-250 ist für die platzsparende Deckenmontage konzipiert. Es wird immer in Kombination mit einer Wärmepumpe eingesetzt. Die Regelung des Lüftungsgerätes erfolgt über den Komfortregler der angeschlossenen NIBE Wärmepumpe. Damit ist das Lüftungsgerät ebenfalls NIBE Uplink-fähig. Die Möglichkeit beide Systeme über die Komfortregelung der Wärmepumpe zu steuern, führt zu einem sehr hohen Bedienkomfort.

NIBE Feuchte- und Temperaturfühler HTS 40

Das Modul überwacht die aktuelle Raumluftfeuchte und stellt bei aktiviertem Kühlbetrieb sicher ,dass die witterungsabhängige Oberflächentaupunkttemperatur nicht unterschritten wird.Alternativ kann mit diesem Zubehör die releative Luftfeuchte über Anpassung der Raumtemperatur einen vorher festgelegten Wert nicht überschreitet. Dieses Zubehör ist konzipiert für die Geräte der Sxx55, Fxx55; und Fxx45-Serie.

NIBE FLM S45

Das Abluftmodul NIBE FLM S45 mit integriertem Ventilator ist speziell für den Einsatz mit einer NIBE Erdwärmepumpe der S-Serie konzipiert.
Das Gerät dient zur Rückgewinnung von Abluftwärme über die Wärmequellenanlage von Das Abluftmodul NIBE FLM S45 ist speziell für den Einsatz mit einer NIBE Erdwärmepumpe der S-Serie konzipiert.
Das Gerät dient zur Rückgewinnung von Abluftwärme über die Wärmequellenanlage von NIBE Sole-/Wasser-Wärmepumpen. Dabei findet eine Erwärmung/Regeneration der Wärmequelle auch bei abgeschalteter Wärmepumpe statt. Das NIBE FLM S45 verfügt über einen leistungsfähigen Ventilator mit einem geringen Geräuschpegel.
Die Regelung des Abluftmoduls erfolgt über den Komfortregler der angeschlossenen NIBE Wärmepumpe. Dabei ist auch ein Onlinezugriff mittels NIBE myUplink (S-Serie) möglich. Wird eine förderfähige Wärmepumpe mit einer Wohnraumlüftung inklusive Wärmerückgewinnung kombiniert und diese Komponenten regelungstechnisch gemeinsam betrieben, kann die Lüftungsanlage gemäß BAFA-Förderung gefördert werden. Die Förderung schließt neben der Montage auch das gesamte Lüftungskanalnetz und Zubehör ein. Es gelten die jeweils aktuellen Förderbedingungen des BAFA, siehe auch Rubrik "Support" unter Förderung.

NIBE Zubehörsatz Passivkühlung PCS 44

Zubehörsatz zur Nutzung der Wärmequellenflüssigkeit für die passive Kühlung mit Ventilatorkonvektoren. Die Installation erfolgt im Wärmequellenkreis, Steuerung erfolgt über die Wärmepumpe. Lieferumfang: Umwälzpumpe mit Isolierkappe, 2 x Absperrventil, Rückschlagventil, Mischventil mit Stellvorrichtung, Temperaturfühler sowie Regelungsmodul im Gehäuse mit Zusatzplatine, Sicherungsautoma, Anschlussklemme und Spannungsversorgung.

NIBE Steuer- und Regelgruppe POOL 40

Das Zubehör Pool 40 steuert in Verbindung mit NIBE Sole/Wasser Wärmepumpen F11xx/F12xx/F13xx die Beheizung eines Pools. Im Lieferumfang enthalten: Umschaltventil mit Stellantrieb, Temperaturfühler sowie Regelungsmodul im Gehäuse mit Zusatzplatine, Sicherungsautomat, Anschlussklemme und Spannungsversorgung.

NIBE HKG Heizkreisgruppen

Vormontierte Heizkreisgruppe mit differenzdruckgeregelter Umwälzpumpe der Energieeffizienzklasse A, werkseitig verkabelt; Thermometer für Vor- und Rücklauf in Multifunktions-Absperrarmatur integriert; Schwerkraftbremse aufstellbar; EPP-Wärmedämmschale. Heizkreisgruppen stehen in den Größen DN 25 bzw. DN 32, jeweils mit oder ohne Mischer zur Verfügung. Ausführungen in DN 25 mit Mischer (KVS 6,3), DN 32 mit Mischer (KVS 18). Hinweis: Zur Steuerung je Heizkreisgruppe ist ggf. ein Regelungsmodul AXC 40 erforderlich. Als Zubehör für die kompakte Verbindung von 2 NIBE Heizkreisgruppen sind Verteilerbalken und passende Wandhalter erhältlich.

NIBE Luft-, Magnetit- und Schlammabscheider (Altbausanierung)

Kombinierter Luft-, Magnetit und Schlammabscheider für Wärmepumpenanlagen in der Altbaumodernisierung. Entfernt metallische und nichtmetallische Schwebstoffe sowie Gase aus dem Anlagenwasser. Verfügbar in DN 25: Maximaler Durchsatz 7 m³/h (ECO–Betrieb) sowie DN 32: Maximaler Durchsatz 10,6 m³/h (ECO–Betrieb)

NIBE Lüftungspakete

Neben einem umfangreichen Zubehörprogramm an Einzelkomponenten für die Wohnraumlüftung bieten wir passend zu den NIBE Lüftungsgeräten und Abluft-Wärmepumpen unterschiedliche Lüftungspakete an. Die Lüftungspakete NIBE FLEX und NIBE FLEX-OVAL unterscheiden sich im Wesentlichen in der Aufbauhöhe des Verteilsystems.

NIBE Drehstromzähler EIGVZ

Direktmessender elektronischer Drehstromzähler mit 8 Segment LC Display mit S0-Impulsausgang. Zur Messung des Eigenverbrauchs in Verbindung mit dem Zubehör NIBE EME 20. Geeignet für Ströme bis max. 3x 20 A.

NIBE PV

NIBE PV besteht aus modular aufgebauten, vorkonfektionierten Basispaketen in den Leistungsgrößen 4, 8 und 12 kW. Die Kollektoren bestehen aus monokristallinen Siliziumzellen mit PERC-Technologie und verfügen über eine Leistung von 400 Wp. Die optisch ansprechenden Kollektoren sind ganz in Schwarz gehalten und ermöglichen bereits bei geringer Sonneneinstrahlung eine Umwandlung von Licht in Strom. NIBE PV kann für eine optimale Energieausnutzung mittels des Zubehörs EME 20 an eine NIBE Wärmepumpe angeschlossen werden. Die NIBE Regelung misst kontinuierlich den aktuell produzierten Strom, den aktuell benötigten Haushaltsstrom und den aktuellen Strombedarf der Wärmepumpe. Wird mehr Strom produziert, als der Haushalt benötigt, erhöht sich die Leistung der Wärmepumpe. Wird weniger Strom produziert, als der Haushalt benötigt, arbeitet die Wärmepumpe nur, wenn ein unmittelbarer Bedarf besteht. Die Wärmepumpe passt sich an das Sonnenstromangebot an und verringert ihre Leistungsaufnahme an Tageszeiten mit geringem Angebot. Ziel ist es, möglichst wenig Strom aus dem Stromnetz zu beziehen (hoher Autarkiegrad) und den selbst produzierten Strom in einem hohen Maße zu nutzen (hoher Eigennutzungsgrad). Die aktuellen Werte des Sonnenstromangebots und der Nachfrage durch Haushalt und Wärmepumpe sind über die NIBE myUplink bzw. NIBE Uplink für den Nutzer jederzeit verfügbar. Bereits bestehende Installationen können nachgerüstet werden. Voraussetzung dafür ist, dass der eingesetzte Wechselrichter das SunSpec-Protokoll unterstützt. Gilt für Systeme, die mit NIBE myUplink bzw. NIBE Uplink kompatibel sind.

NIBE ELK 9

Zur indirekten Erwärmung von Heizungs- und Brauchwasser mittels elektrischer Heizkassette. Das Gerät kann zur Spitzenlastabdeckung in Wärmepumpen-Systemen oder als Ersatzwärmeerzeuger im Reservebetrieb verwendet werden. Leistung 9 kW, die Leistung kann in den Stufen 3–6–9 kW gewählt werden. Abmessungen H/B/T 604/244/111 mm, Gewicht 10,5 kg

NIBE Netzteil für RMU S40

Das Netzteil NG12V1A ist als Zubehör für die Raumeinheit RMU S40 bei funkbasierter Kommunikation erforderlich. Ausführung als elektronisches Netzgerät für den Einbau in eine handelsübliche Unterputzdose. Eingang 230 V AC, Ausgang 12 V DC, 1000 mA. Abmessungen D: 55 mm, T: 32 mm.

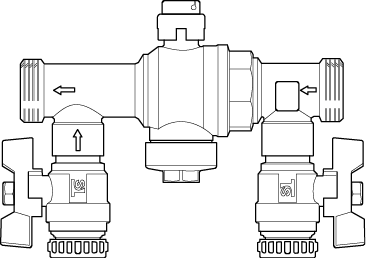

NIBE Füll- und Spülarmatur

Für die Wärmequelle mit Schmutzfilter, Ventilen u. Isolierschale, äußerst kompakt. Lieferbar in zwei Größen. Mit 1“ für eine Wärmepumpenleistung bis 10 kW, mit 1 1/4“ geeignet für eine Wärmepumpenleistung bis 30 kW.

NIBE Druckwächter-Solekreis

Zur Drucküberwachung der Wärmequellenflüssigkeit. Druckwächter mit Bauartzulassung; Anschluss erfolgt auf der Wärmepumpenplatine.

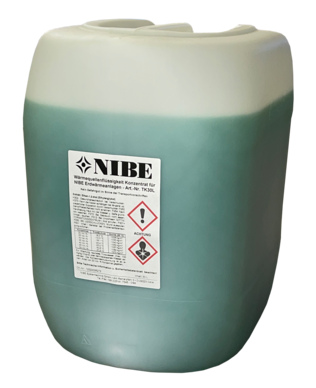

NIBE Wärmequellen-Konzentrat

Auf Basis Ethylenglykol zur bedarfsangepassten Mischung mit Wasser. Größere Gebinde auf Anfrage.

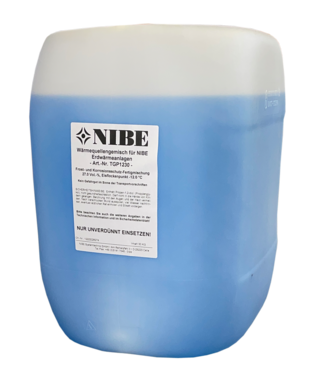

NIBE Wärmequellen-Gemisch

Im Kanister für Anlagen zur Erdwärmenutzung mit aktiver Kühlung (HPAC) Propylenglykol als Fertiggemisch bis –12° C

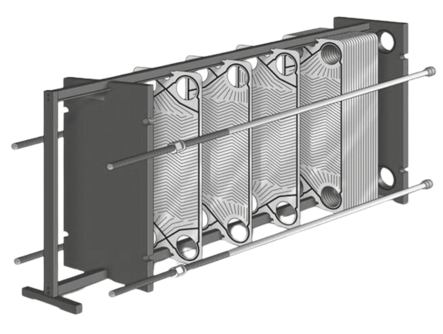

NIBE Plattenwärmetauscher

Die geschraubten Plattenwärmetauscher sind speziell für Wärmeaustausch in Wasser/Wasser-Systemen vorgesehen. Gefertigt aus formgepressten Edelstahlplatten, die gegen normales Grundwasser beständig sind. Betrieb im Gegenstromverfahren. Dichtungen aus Elastomer-Werkstoff für die jeweiligen Medien und Temperaturen geeignet. Gestell aus dem Material S235-JRG2 mit einer Zweikomponentenschicht lackiert. Diese Plattenwärmetauscher sind reinigungsfähig, da geschraubt. Erhältlich in verschiedenen Größen für Wärmepumpenleistungen von 6 bis 60 kW.

NIBE Regelungsmodul ACS 45 für zeitgleichen Heiz- und Kühlbetrieb

ACS 45 für zeitgleichen Heiz- und Kühlbetrieb in Kombination mit NIBE Erdwärmepumpen.

Höhe (mm)

1500

Breite (mm)

600

Tiefe (mm)

620

Leergewicht (kg)

139

Produklabel Effizienzklasse Heizung, 35 °C

A+++

Produklabel Effizienzklasse Heizung, 55 °C

A+++

Verbundlabel Effizienzklasse Heizung, 35 °C

A+++

Verbundlabel Effizienzklasse Heizung, 55 °C

A+++

Kältemittel, CO²-Äquivalent (t)

2,06

Kältemittelmenge, R407C (kg)

1,16
