Erdwärmepumpen
  • Produktinformation
  • Merkmale

NIBE F1355 ist eine leistungsvariable Erdwärmepumpe zur Heizung, Warmwasserbereitung und Kühlung. Die in zwei Leistungsgrößen verfügbare Wärmepumpe ist ideal für den Einsatz in größeren Wohnhäusern, Mehrfamilienhäusern, Gebäude im Gewerbe- und Industriebereich oder zur innovativen Abluftrückgewinnung nach dem NIBE-Konzept.Die NIBE F1355 verfügt über zwei getrennte und hermetisch dichte Kältekreismodule mit einem Leistungsbereich von 4–28 kW bzw. 6–43 kW Heizleistung. Damit besteht die Möglichkeit, zeitgleich zu heizen und Brauchwasser zu bereiten. Eine jährliche Kältemittelprüfpflicht ist nicht erforderlich, da das CO2-Äquivalent des enthaltenen Kältemittels bei diesem System unter 5 t liegt. Dank der intelligent umgesetzten Technik wird dieses Produkt eine wesentliche Rolle in Ihrem Projekt spielen. Es lässt sich leicht vernetzen und bietet Ihnen die volle Kontrolle über Ihre Energienutzung. Ein effektives Regelgerät sorgt automatisch für ein angenehmes Raumklima.

Energieeffizientes Gesamtkonzept

Leistungsvariable Verdichtertechnologie und das einzigartige Regelungskonzept ermöglichen sehr hohe Effizienzwerte

Keine Kältemittel-Pflichtprüfung

Geschlossene Verdichtermodule mit niedriger CO2-Äquivalenz, dadurch besteht keine Kältemittel-Pflichtprüfung

Intelligent

Vorbereitet zur Ansteuerung drehzahlvariabler Brunnenpumpen für Wasser-Wasser-Anlagen.

Flexibel

Vorbereitet zur Anlagenerweiterung mit aktiver/passiver Kühlung

  • Technische Daten
  • Dokumente
NIBE F1355-28
NIBE F1355-43

NIBE HPAC 45

NIBE SOLAR 40

Zur Kombination einer NIBE Sole/Wasser Wärmepumpe mit einer thermischen Solaranlage zur Heizungs- und Brauchwasserunterstützung. Die Steuerung erfolgt über die Regelung der Wärmepumpe. Lieferumfang: Umschaltventil 28 mm, Temperaturfühler, Regelungsmodul im Gehäuse mit Zusatzplatine, Sicherungsautomat, Anschlussklemme und Spannungsversorgung.

NIBE FMS 40

2x FMS 40 werden benötigt, wenn beide Verdichter-Module über eine einheitliche Aufgabenstellung (z.B. beide Module nur Heizung oder beide Module Heizung und Warmwasserbereitung) verfügen. Anmerkung: die Umschaltung zwischen Heizung und Brauchwarmwasserbereitung erfolgt in dem Fall über ein gesondert zu bestellendes Umschaltventil, das in Flussrichtung hinter den Anschlusssätzen zu platzieren ist. 1x FMS 40 sowie 1x FMS 42 werden bei unterschiedlichen Aufgabenstellungen der Verdichtermodule (z.B. oberes Verdichtermodul nur Heizung, unteres Verdichtermodul Heizung + Warmwasserbereitung) benötigt. Rohr-Anschlusssatz FMS 40, bestehend aus 2 Rohrsätzen

NIBE FMS 42

2x FMS 40 werden benötigt, wenn beide Verdichter-Module über eine einheitliche Aufgabenstellung (z.B. beide Module nur Heizung oder beide Module Heizung und Warmwasserbereitung) verfügen. Anmerkung: die Umschaltung zwischen Heizung und Brauchwarmwasserbereitung erfolgt in dem Fall über ein gesondert zu bestellendes Umschaltventil, das in Flussrichtung hinter den Anschlusssätzen zu platzieren ist. 1x FMS 40 sowie 1x FMS 42 werden bei unterschiedlichen Aufgabenstellungen der Verdichtermodule (z.B. oberes Verdichtermodul nur Heizung, unteres Verdichtermodul Heizung + Warmwasserbereitung) benötigt. Rohr-Anschlusssatz FMS 40, bestehend aus 2 Rohrsätzen

NIBE EMK 500

Dieses Zubehör wird zur Erfassung der Wärmemenge genutzt, die die Wärmepumpenanlage erzeugt und für Brauchwasser sowie Gebäudebeheizung zur Verfügung stellt. Der Wärmemengenzähler misst Durchfluss und Temperaturdifferenz im Ladekreis. Der Messwert wird auf dem Display der VVM-Inneneinheit oder dem Regelgerät SMO 40 ausgegeben.

NIBE VPB 500-1000

NIBE Regelungsmodul ACS 45 für zeitgleichen Heiz- und Kühlbetrieb

ACS 45 für zeitgleichen Heiz- und Kühlbetrieb in Kombination mit NIBE Erdwärmepumpen.

NIBE Steuer- und Regelgruppe POOL 40

Das Zubehör Pool 40 steuert in Verbindung mit NIBE Sole/Wasser Wärmepumpen F11xx/F12xx/F13xx die Beheizung eines Pools. Im Lieferumfang enthalten: Umschaltventil mit Stellantrieb, Temperaturfühler sowie Regelungsmodul im Gehäuse mit Zusatzplatine, Sicherungsautomat, Anschlussklemme und Spannungsversorgung.

NIBE RMU 40

Mit RMU 40 können NIBE-Wärmepumpen von einem anderen Raum im Gebäude gesteuert und überwacht werden. Mit Hilfe der Raumeinheit hat der Anlagennutzer die Möglichkeit, den Heizbetrieb, die Warmwasserbereitung und die Lüftung zu beeinflussen. RMU 40 ist mit einem Farbdisplay ausgestattet und enthält einen Raumfühler.

NIBE ERS 20-250

Das Lüftungsgerät NIBE ERS 20-250 ist für die platzsparende Deckenmontage konzipiert. Es wird immer in Kombination mit einer Wärmepumpe eingesetzt. Die Regelung des Lüftungsgerätes erfolgt über den Komfortregler der angeschlossenen NIBE Wärmepumpe. Damit ist das Lüftungsgerät ebenfalls NIBE Uplink-fähig. Die Möglichkeit beide Systeme über die Komfortregelung der Wärmepumpe zu steuern, führt zu einem sehr hohen Bedienkomfort.

NIBE PVT

PVT-Kollektoren sind eine Kombination aus Photovoltaik-Kollektoren und einer Wärmequellenanlage für NIBE Sole/Wasser- Wärmepumpen.

Der PVT-Kollektor erfüllt zwei verschiedene Aufgaben: Die Photovoltaikoberfläche des PVT-Kollektors erzeugt Strom aus Sonnenlicht. Dieser Strom wird der Elektroinstallation des zu versorgenden Gebäudes bzw. Der Heizungsanlage über einen Wechselrichter zur Verfügung gestellt. Auf diese Art kommt es zu einer nachhaltigen Einsparung von Stromkosten.

Darüber hinaus ist der PVT-Kollektor mit einer Wärmeübertragerfunktion ausgestattet. Dieser Wärmeübertrager verwendet die auf die PV-Kollektorfläche mittels Sonneneinstrahlung eingebrachte Wärmeenergie genauso wie die in der Umgebungsluft enthaltene Umgebungswärme. In dem als Rohrwärmetauscher ausgeführten Wärmeübertrager strömt ein Wasser-Glycol-Gemisch als Wärmequellenmedium. Das Wärmequellenmedium führt die gewonnene Umweltwärme einer leistungsgeregelten NIBE Sole/Wasser- Wärmepumpe zu.

Die Wärmepumpe gewinnt aus dem Wärmequellemedium die erforderliche Wärmeenergie zu Beheizung bzw. Warmwasserversorgung des Gebäudes.

NIBE Feuchte- und Temperaturfühler HTS 40

Das Modul überwacht die aktuelle Raumluftfeuchte und stellt bei aktiviertem Kühlbetrieb sicher ,dass die witterungsabhängige Oberflächentaupunkttemperatur nicht unterschritten wird.Alternativ kann mit diesem Zubehör die releative Luftfeuchte über Anpassung der Raumtemperatur einen vorher festgelegten Wert nicht überschreitet. Dieses Zubehör ist konzipiert für die Geräte der Sxx55, Fxx55; und Fxx45-Serie.

NIBE GLT-Modul MODBUS 40

Mit Einsatz von MODBUS 40 wird die Steuerung und Überwachung einer NIBE-Wärmepumpe über eine Gebäudeleittechnik auf Basis des MODBUS-Protokolls ermöglicht. Im Lieferumfang enthalten: Modul mit 2,5 m Kabel, Wandhalterung sowie einem USB-Stick mit Software für den Modbus-Manager

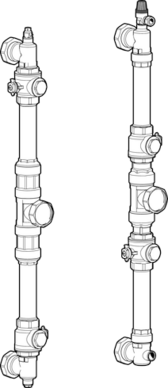

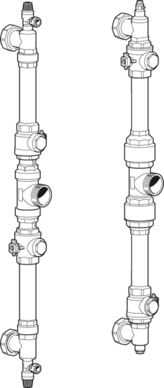

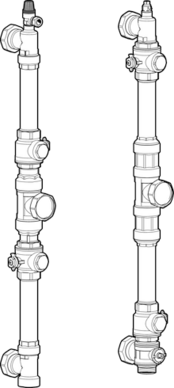

NIBE HKG Heizkreisgruppen

Vormontierte Heizkreisgruppe mit differenzdruckgeregelter Umwälzpumpe der Energieeffizienzklasse A, werkseitig verkabelt; Thermometer für Vor- und Rücklauf in Multifunktions-Absperrarmatur integriert; Schwerkraftbremse aufstellbar; EPP-Wärmedämmschale. Heizkreisgruppen stehen in den Größen DN 25 bzw. DN 32, jeweils mit oder ohne Mischer zur Verfügung. Ausführungen in DN 25 mit Mischer (KVS 6,3), DN 32 mit Mischer (KVS 18). Hinweis: Zur Steuerung je Heizkreisgruppe ist ggf. ein Regelungsmodul AXC 40 erforderlich. Als Zubehör für die kompakte Verbindung von 2 NIBE Heizkreisgruppen sind Verteilerbalken und passende Wandhalter erhältlich.

NIBE SOLAR 42

Zur Kombination einer NIBE Sole/Wasser Wärmepumpe mit einer thermischen Solaranlage zur Brauchwasserunterstützung. Die Steuerung erfolgt über die Regelung der Wärmepumpe. Lieferumfang: Temperaturfühler, Regelungsmodul im Gehäuse mit Zusatzplatine, Sicherungsautomat, Anschlussklemme und Spannungsversorgung.

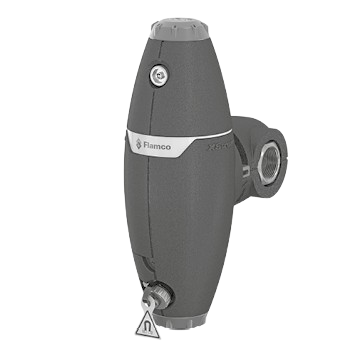

NIBE Luft-, Magnetit- und Schlammabscheider (Altbausanierung)

Kombinierter Luft-, Magnetit und Schlammabscheider für Wärmepumpenanlagen in der Altbaumodernisierung. Entfernt metallische und nichtmetallische Schwebstoffe sowie Gase aus dem Anlagenwasser. Verfügbar in DN 25: Maximaler Durchsatz 7 m³/h (ECO–Betrieb) sowie DN 32: Maximaler Durchsatz 10,6 m³/h (ECO–Betrieb)

NIBE ELK 9

Zur indirekten Erwärmung von Heizungs- und Brauchwasser mittels elektrischer Heizkassette. Das Gerät kann zur Spitzenlastabdeckung in Wärmepumpen-Systemen oder als Ersatzwärmeerzeuger im Reservebetrieb verwendet werden. Leistung 9 kW, die Leistung kann in den Stufen 3–6–9 kW gewählt werden. Abmessungen H/B/T 604/244/111 mm, Gewicht 10,5 kg

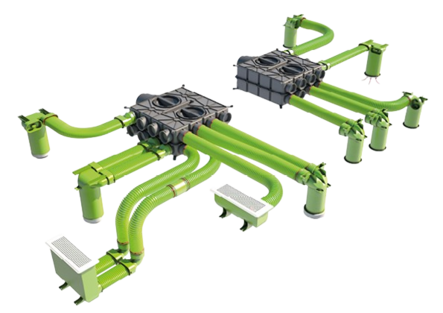

NIBE Lüftungspakete

Neben einem umfangreichen Zubehörprogramm an Einzelkomponenten für die Wohnraumlüftung bieten wir passend zu den NIBE Lüftungsgeräten und Abluft-Wärmepumpen unterschiedliche Lüftungspakete an. Die Lüftungspakete NIBE FLEX und NIBE FLEX-OVAL unterscheiden sich im Wesentlichen in der Aufbauhöhe des Verteilsystems.

NIBE Zubehörsatz Passivkühlung PCS 44

Zubehörsatz zur Nutzung der Wärmequellenflüssigkeit für die passive Kühlung mit Ventilatorkonvektoren. Die Installation erfolgt im Wärmequellenkreis, Steuerung erfolgt über die Wärmepumpe. Lieferumfang: Umwälzpumpe mit Isolierkappe, 2 x Absperrventil, Rückschlagventil, Mischventil mit Stellvorrichtung, Temperaturfühler sowie Regelungsmodul im Gehäuse mit Zusatzplatine, Sicherungsautoma, Anschlussklemme und Spannungsversorgung.

NIBE PV

NIBE PV besteht aus modular aufgebauten, vorkonfektionierten Basispaketen in den Leistungsgrößen 4, 8 und 12 kW. Die Kollektoren bestehen aus monokristallinen Siliziumzellen mit PERC-Technologie und verfügen über eine Leistung von 400 Wp. Die optisch ansprechenden Kollektoren sind ganz in Schwarz gehalten und ermöglichen bereits bei geringer Sonneneinstrahlung eine Umwandlung von Licht in Strom. NIBE PV kann für eine optimale Energieausnutzung mittels des Zubehörs EME 20 an eine NIBE Wärmepumpe angeschlossen werden. Die NIBE Regelung misst kontinuierlich den aktuell produzierten Strom, den aktuell benötigten Haushaltsstrom und den aktuellen Strombedarf der Wärmepumpe. Wird mehr Strom produziert, als der Haushalt benötigt, erhöht sich die Leistung der Wärmepumpe. Wird weniger Strom produziert, als der Haushalt benötigt, arbeitet die Wärmepumpe nur, wenn ein unmittelbarer Bedarf besteht. Die Wärmepumpe passt sich an das Sonnenstromangebot an und verringert ihre Leistungsaufnahme an Tageszeiten mit geringem Angebot. Ziel ist es, möglichst wenig Strom aus dem Stromnetz zu beziehen (hoher Autarkiegrad) und den selbst produzierten Strom in einem hohen Maße zu nutzen (hoher Eigennutzungsgrad). Die aktuellen Werte des Sonnenstromangebots und der Nachfrage durch Haushalt und Wärmepumpe sind über die NIBE myUplink bzw. NIBE Uplink für den Nutzer jederzeit verfügbar. Bereits bestehende Installationen können nachgerüstet werden. Voraussetzung dafür ist, dass der eingesetzte Wechselrichter das SunSpec-Protokoll unterstützt. Gilt für Systeme, die mit NIBE myUplink bzw. NIBE Uplink kompatibel sind.

NIBE Photovoltaik-Kommunikationsbaustein EME 20

Der Kommunikationsbaustein EME 20 dient zur intelligenten Verknüpfung zwischen einer NIBE Wärmepumpe und einem PV-Wechselrichter mittels Sunspec-Protokoll. Sofern der Anlagenbetreiber NIBE Uplink verwendet, kann darüber hinaus der Status der PV-Anlage (Ertragssituation, aktueller Ertrag, Beinflussungsstatus der Wärmepumpe; etc.) auf einem Rechner, Tablet oder Smartphone visualisiert werden.

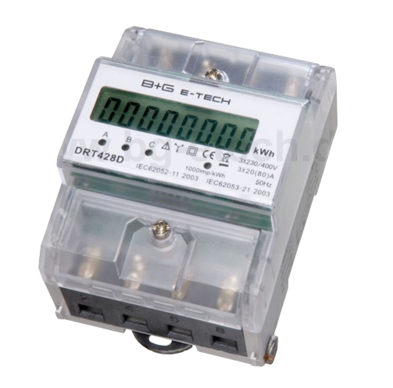

NIBE Drehstromzähler EIGVZ

Direktmessender elektronischer Drehstromzähler mit 8 Segment LC Display mit S0-Impulsausgang. Zur Messung des Eigenverbrauchs in Verbindung mit dem Zubehör NIBE EME 20. Geeignet für Ströme bis max. 3x 20 A.

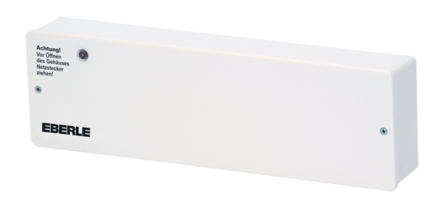

NIBE NUEK230

Umschalteinheit 230 V, 6 Kanal Klemmleiste zum Verdrahten von Stellantrieben mit Raumtemperaturreglern. Einsatz in Verbindung mit Warmwasserfußbodenheizung/-kühlung. Je Kanal kann ein Raumthermostat mit mehreren Stellantrieben verbunden werden (max. 14 Antriebe a 3 W.) Ausführung mit automatische Umschaltung Heizen/Kühlen. Steckerfertig, mit Hutschiene für Wandbefestigung. Schaltleistung, max. 6 Kanäle (Zonen).

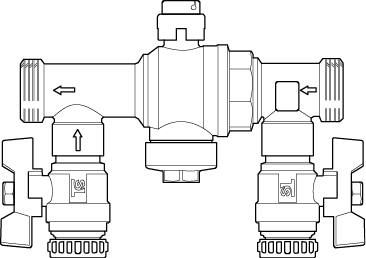

NIBE Füll- und Spülarmatur

Für die Wärmequelle mit Schmutzfilter, Ventilen u. Isolierschale, äußerst kompakt. Lieferbar in zwei Größen. Mit 1“ für eine Wärmepumpenleistung bis 10 kW, mit 1 1/4“ geeignet für eine Wärmepumpenleistung bis 30 kW.

NIBE Druckwächter-Solekreis

Zur Drucküberwachung der Wärmequellenflüssigkeit. Druckwächter mit Bauartzulassung; Anschluss erfolgt auf der Wärmepumpenplatine.

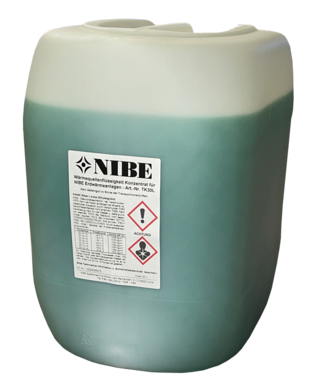

NIBE Wärmequellen-Konzentrat

Auf Basis Ethylenglykol zur bedarfsangepassten Mischung mit Wasser. Größere Gebinde auf Anfrage.

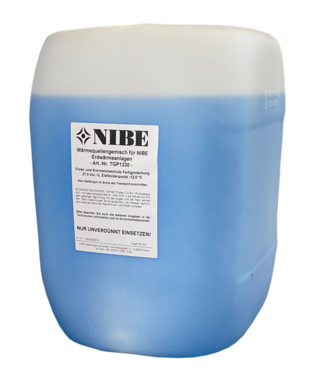

NIBE Wärmequellen-Gemisch

Im Kanister für Anlagen zur Erdwärmenutzung mit aktiver Kühlung (HPAC) Propylenglykol als Fertiggemisch bis –12° C

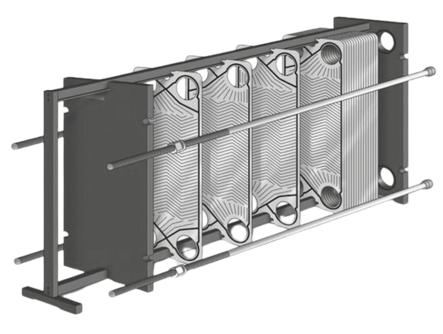

NIBE Plattenwärmetauscher

Die geschraubten Plattenwärmetauscher sind speziell für Wärmeaustausch in Wasser/Wasser-Systemen vorgesehen. Gefertigt aus formgepressten Edelstahlplatten, die gegen normales Grundwasser beständig sind. Betrieb im Gegenstromverfahren. Dichtungen aus Elastomer-Werkstoff für die jeweiligen Medien und Temperaturen geeignet. Gestell aus dem Material S235-JRG2 mit einer Zweikomponentenschicht lackiert. Diese Plattenwärmetauscher sind reinigungsfähig, da geschraubt. Erhältlich in verschiedenen Größen für Wärmepumpenleistungen von 6 bis 60 kW.

NIBE HPAC S40

Passiv-Aktiv Kühlmodul HPAC S40 zur Kombination mit NIBE S1155 / S1255 mit Erdsonde. Komfortable Regelung über die Wärmepumpe. Kühlung Aktiv / Passiv mit sehr geringem Energieaufwand. Geeignet zur Kombination mit Ventilatorkonvektoren, Kühlecken, Klimaanlagen. Die Kühlabwärme regeneriert die Wärmequelle.

NIBE VST 20

Umschaltventil VST 20-1 zur BrauchwasserbereitungMotorgetriebenes Wechselventil 1 1/4" IGim ON/ OFF- Betrieb. Maximale Ladeleistung 40 kW.

NIBE AXC 50

Steuereinheit AXC 50 für F1345, für stufenweise gesteuerte Zusatzheizungen, einen gemischten Heizkreis, eine Grundwasser Umwälzpumpe, für eine Warmwasser Zirkulationspumpe oder weitere Zusatzkomponenten einsetzbar.

NIBE ELK 213

Zur indirekten Erwärmung von Heizungs- und Brauchwasser mittels elektrischer Heizkassette. Das Gerät kann zur Spitzenlastabdeckung in WP-Systemen oder als Ersatzwärmeerzeuger im Reservebetrieb verwendet werden; die Leistung kann in den Stufen 13–11–9–7 kW gewählt werden; Abmessungen H/B/T 605/200/280 mm, Gewicht 18 kg.

NIBE ELK 15

Elektrische Heizkassette mit integriertem elektrischem Schaltschütz zum mehrstufigen Schalten, über Regeleinheit SMO 20/40. Heizleistung bis 15 kW. Direkte Wandmontage möglich. Masse (B x H x T) 240 x 560 x 135 mm, Gewicht 11 kg

NIBE ELK 26

Heizleistung 26 kW, angepasst zur Steuerung durch NIBE Wärmepumpen.

NIBE ELK 42

Heizleistung 42 kW, angepasst zur Steuerung durch NIBE Wärmepumpen.

NIBE HR 10

Hilfsrelais HR 10 mit integriertem Schütz und Drehschalter (0,1, Auto). Zum Schalten von ein- bis dreiphasigen ELT- Lasten wie z.B. Heizkessel, Heizpatronen oder Pumpen.Maximale Kontaktbelastung 16 A und 400 VAC. Stufe 0: Verbraucher ausgeschaltet Stufe 1: Verbraucher eingeschaltet Stufe Auto: Verbraucher wird von einem externen Steuersignal (230 VAC) gesteuert.

Höhe (mm)

1800

Breite (mm)

600

Tiefe (mm)

620

Leergewicht (kg)

335

Produklabel Effizienzklasse Heizung, 35 °C

A+++

Produklabel Effizienzklasse Heizung, 55 °C

A+++

Verbundlabel Effizienzklasse Heizung, 35 °C

A+++

Verbundlabel Effizienzklasse Heizung, 55 °C

A+++

Kältemittel, CO²-Äquivalent (t)

3,90 / 3,55

Kältemittelmenge, R407C (kg)

2,2/2,0

Produktflyer F1355
Benutzerhandbuch F1355
Installateurhandbuch F1355
Energieverbrauchskennzeichnung F1355-28
Energieverbrauchskennzeichnung F1355-43
Technische Informationen Hybrid- und Kaskadenschaltungen
