- Produktinformation
- Merkmale
Kompakte Inneneinheit NIBE VVM 500 für Neubau und Nachrüstung. Sie ist mit einem 500 Liter Speicher ausgestattet und dient zur Wärme- und Brauchwarmwasser-Versorgung von Wohngebäuden. Die VVM 500 wird in Kombination mit einer Luft/Wasser-Wärmepumpen NIBE S2125, NIBE F2050, NIBE F2040 oder NIBE F2120 als zentrales Bindeglied zwischen Wärmeaufnahme, -speicherung und Wärmeabgabe eingesetzt. Die Brauchwasserbereitung erfolgt nach dem Durchflussprinzip.
Aufgrund der einfachen Anschluss- und Regelungsmöglichkeiten von externen Wärmeerzeugern und Solarthermie bietet das System umfangreiche Einsatzmöglichkeiten.
Dank der intelligent umgesetzten Technik wird dieses Produkt eine wesentliche Rolle in Ihrem Zuhause spielen. Es lässt sich leicht vernetzen und bietet Ihnen die volle Kontrolle über Ihre Energienutzung.
Ein effektives Regelgerät sorgt automatisch für ein angenehmes Raumklima. Während Sie höchsten Komfort genießen, leisten Sie zeitgleich einen Beitrag zum Umweltschutz.
Kompaktlösung
Für Neubau und Nachrüstung mit integriertem Brauchwasserspeicher
- Technische Daten
- Dokumente

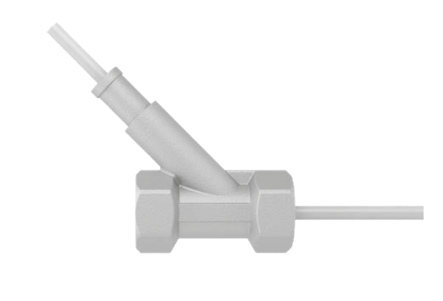

NIBE EMK 500
Dieses Zubehör wird zur Erfassung der Wärmemenge genutzt, die die Wärmepumpenanlage erzeugt und für Brauchwasser sowie Gebäudebeheizung zur Verfügung stellt. Der Wärmemengenzähler misst Durchfluss und Temperaturdifferenz im Ladekreis. Der Messwert wird auf dem Display der VVM-Inneneinheit oder dem Regelgerät SMO 40 ausgegeben.
NIBE Luft-, Magnetit- und Schlammabscheider (Altbausanierung)
Kombinierter Luft-, Magnetit und Schlammabscheider für Wärmepumpenanlagen in der Altbaumodernisierung. Entfernt metallische und nichtmetallische Schwebstoffe sowie Gase aus dem Anlagenwasser. Verfügbar in DN 25: Maximaler Durchsatz 7 m³/h (ECO–Betrieb) sowie DN 32: Maximaler Durchsatz 10,6 m³/h (ECO–Betrieb)
NIBE Lüftungspakete
Neben einem umfangreichen Zubehörprogramm an Einzelkomponenten für die Wohnraumlüftung bieten wir passend zu den NIBE Lüftungsgeräten und Abluft-Wärmepumpen unterschiedliche Lüftungspakete an. Die Lüftungspakete NIBE FLEX und NIBE FLEX-OVAL unterscheiden sich im Wesentlichen in der Aufbauhöhe des Verteilsystems.
NIBE ACS 310
ACS 310 zum Aufbau einer aktiven Vierrohrkühlung für NIBE Luft-/Wasser-Wärmepumpen, zusammen mit VVM310, VVM S320, VVM320 sowie VVM500 Inneneinheiten. Das Paket enthält eine PWM - signalgeführte Ladekreispumpe, ein motorbetriebenes Umschaltventil, eine AXC Elektronikbox sowie verschiedene Kleinteile.
NIBE HKG Heizkreisgruppen
Vormontierte Heizkreisgruppe mit differenzdruckgeregelter Umwälzpumpe der Energieeffizienzklasse A, werkseitig verkabelt; Thermometer für Vor- und Rücklauf in Multifunktions-Absperrarmatur integriert; Schwerkraftbremse aufstellbar; EPP-Wärmedämmschale. Heizkreisgruppen stehen in den Größen DN 25 bzw. DN 32, jeweils mit oder ohne Mischer zur Verfügung. Ausführungen in DN 25 mit Mischer (KVS 6,3), DN 32 mit Mischer (KVS 18). Hinweis: Zur Steuerung je Heizkreisgruppe ist ggf. ein Regelungsmodul AXC 40 erforderlich. Als Zubehör für die kompakte Verbindung von 2 NIBE Heizkreisgruppen sind Verteilerbalken und passende Wandhalter erhältlich.
NIBE F135
Das kompakte Abluft-Wärmepumpen-Modul NIBE F135 wird zur kontrollierten Wohnungslüftung in Kombination mit NIBE Luft/Wasser-Wärmepumpen eingesetzt. Als Abluft-Wärmepumpe konzipiert, beinhalten das Modul eine aktive Wärmerückgewinnungsfunktion. Die Regelung erfolgt über den NIBE Komfortregler der angeschlossenen Wärmepumpe. Dank der intelligenten Technik wird dieses Produkt zu einem wichtigen Bestandteil Ihres vernetzten Alltags und ermöglicht Ihnen die volle Kontrolle über Ihren Energieverbrauch. Ein effektives Regelgerät reguliert das Raumklima automatisch bei höchstem Komfort, während Sie gleichzeitig einen Beitrag zum Umweltschutz leisten
NIBE DEH 500
DEH 500 wird für das Innenmodul VVM 500 zum Anschluss und zur Steuerung von Gas-, Öl- oder externer Elektrokesseln eingesetzt. Die Wärme wird zur Gebäudebeheizung und Brauchwasserbereitung verwendet. Wenn keine Leistung von dem externen Wärmeerzeuger abgerufen werden kann, wird die Elektroheizpatrone in VVM 500 automatisch zugeschaltet.
NIBE Drehstromzähler EIGVZ
Direktmessender elektronischer Drehstromzähler mit 8 Segment LC Display mit S0-Impulsausgang. Zur Messung des Eigenverbrauchs in Verbindung mit dem Zubehör NIBE EME 20. Geeignet für Ströme bis max. 3x 20 A.
NIBE POOL 500
Das Zubehör Pool 500 steuert in Verbindung mit VVM 500 die Beziehung eines Pools.
NIBE SCA 30
Solar Anschlussatz für VVM 500. Zur Kombination einer thermischen Solaranlage mit VVM 500.
NIBE Zirkulationslanze für Inneneinheit VVM 500
Zur Ermöglichung eine Brauchwasserzirkulation in Hygienespeichern ohne dabei die Speicherschichtung zu beeinträchtigen.
NIBE GLT-Modul MODBUS 40
Mit Einsatz von MODBUS 40 wird die Steuerung und Überwachung einer NIBE-Wärmepumpe über eine Gebäudeleittechnik auf Basis des MODBUS-Protokolls ermöglicht. Im Lieferumfang enthalten: Modul mit 2,5 m Kabel, Wandhalterung sowie einem USB-Stick mit Software für den Modbus-Manager
NIBE NUEK230
Umschalteinheit 230 V, 6 Kanal Klemmleiste zum Verdrahten von Stellantrieben mit Raumtemperaturreglern. Einsatz in Verbindung mit Warmwasserfußbodenheizung/-kühlung. Je Kanal kann ein Raumthermostat mit mehreren Stellantrieben verbunden werden (max. 14 Antriebe a 3 W.) Ausführung mit automatische Umschaltung Heizen/Kühlen. Steckerfertig, mit Hutschiene für Wandbefestigung. Schaltleistung, max. 6 Kanäle (Zonen).
NIBE HR 10
Hilfsrelais HR 10 mit integriertem Schütz und Drehschalter (0,1, Auto). Zum Schalten von ein- bis dreiphasigen ELT- Lasten wie z.B. Heizkessel, Heizpatronen oder Pumpen. Maximale Kontaktbelastung 16 A und 400 VAC. Stufe 0: Verbraucher ausgeschaltet Stufe 1: Verbraucher eingeschaltet Stufe Auto: Verbraucher wird von einem externen Steuersignal (230 VAC) gesteuert.
NIBE RMU 40
Mit RMU 40 können NIBE Wärmepumpen von einem anderen Raum im Gebäude gesteuert und überwacht werden. Mit Hilfe der Raumeinheit hat der Anlagennutzer die Möglichkeit, den Heizbetrieb, die Warmwasserbereitung und die Lüftung zu beeinflussen. RMU 40 ist mit einem Farbdisplay ausgestattet und enthält einen Raumfühler.
NIBE Feuchte- und Temperaturfühler HTS 40
Das Modul überwacht die aktuelle Raumluftfeuchte und stellt bei aktiviertem Kühlbetrieb sicher, dass die witterungsabhängige Oberflächentaupunkttemperatur nicht unterschritten wird. Alternativ kann mit diesem Zubehör die releative Luftfeuchte über Anpassung der Raumtemperatur einen vorher festgelegten Wert nicht überschreitet. Dieses Zubehör ist konzipiert für die Geräte der Sxx55, Fxx55; und Fxx45-Serie.
NIBE ELK 15
Elektrische Heizkassette mit integriertem elektrischem Schaltschütz zum mehrstufigen Schalten, über Regeleinheit SMO 20/40. Heizleistung bis 15 kW. Direkte Wandmontage möglich. Abmessungen (B x H x T): 240 x 560 x 135 mm, Gewicht 11 kg
NIBE AXC 40
Das AXC-Regelungsmodul wird für NIBE Abluft-/ und Sole/Wasser-Wärmepumpen eingesetzt. Je nach Systemkonfiguration dient es zur Regelung von: Warmwasser-Zirkulationspumpen, Heizkreisgruppen, Grundwasser-Umwälzpumpen, Mischventil gesteuerte Zusatzheizung, stufengeregelte Zusatzheizung, Brunnenpumpen, Brauchwasser-Komfort. Während die Verbraucher und Fühler direkt an AXC 40 angeschlossen werden, erfolgt die Verbindung zur Wärmepumpe über ein bauseitiges Kommunikationskabel (3-Draht-Bus). Die fachgerecht angeschlossene Baugruppe wird von der Wärmepumpe automatisch erkannt und über die komfortable Wärmepumpenregelung gesteuert. Im Lieferumfang enthalten: AXC 40 mit 2 Fühlern.
NIBE ECS 41
Mischergruppe für zusätzlichen Heizkreis mit Standard-Umwälzpumpen. KV-Wert 6,3. Einsatz bei Systemen mit zusätzlichem Heizkreis und unterschiedlichen Vorlauftemperaturen, z.B. bei Heizkörpern und Fußbodenheizung. Die Baugruppe wird von der Wärmepumpe automatisch erkannt und über die komfortable Wärmepumpenregelung gesteuert. Im Lieferumfang enthalten: Umwälzpumpe, Mischventilmotor, 3-Wege-Ventil, Regelungsmodul AXC 40, 2 Fühler, 1 Raumtemperaturfühler sowie 1 St. Rohr mit gerader Kupplung.
NIBE ECS 40
Mischergruppe für zusätzlichen Heizkreis mit Standard-Umwälzpumpen. KV-Wert 4,0. Einsatz bei Systemen mit zusätzlichem Heizkreis und unterschiedlichen Vorlauftemperaturen, z.B. bei Heizkörpern und Fußbodenheizung. Die Baugruppe wird von der Wärmepumpe automatisch erkannt und über die komfortable Wärmepumpenregelung gesteuert. Im Lieferumfang enthalten: Umwälzpumpe, Mischventilmotor, 3-Wege-Ventil, Regelungsmodul AXC 40, 2 Fühler, 1 Raumtemperaturfühler sowie 1 St. Rohr mit gerader Kupplung.
NIBE Photovoltaik-Kommunikationsbaustein EME 20
Der Kommunikationsbaustein EME 20 dient zur intelligenten Verknüpfung zwischen einer NIBE Wärmepumpe und einem PV-Wechselrichter mittels Sunspec-Protokoll. Sofern der Anlagenbetreiber NIBE Uplink verwendet, kann darüber hinaus der Status der PV-Anlage (Ertragssituation, aktueller Ertrag, Beinflussungsstatus der Wärmepumpe; etc.) auf einem Rechner, Tablet oder Smartphone visualisiert werden.
Höhe (mm)
1900
Breite (mm)
760
Tiefe (mm)
900
Leergewicht (kg)
240
Volumen Warmwasserbereiter (l)
500
Brauchwasserkapazität 40 °C (l)
390
