Luft/Wasser-Wärmepumpen

VVM S320

Luft/Wasser-Wärmepumpen
  • Produktinformation
  • Merkmale

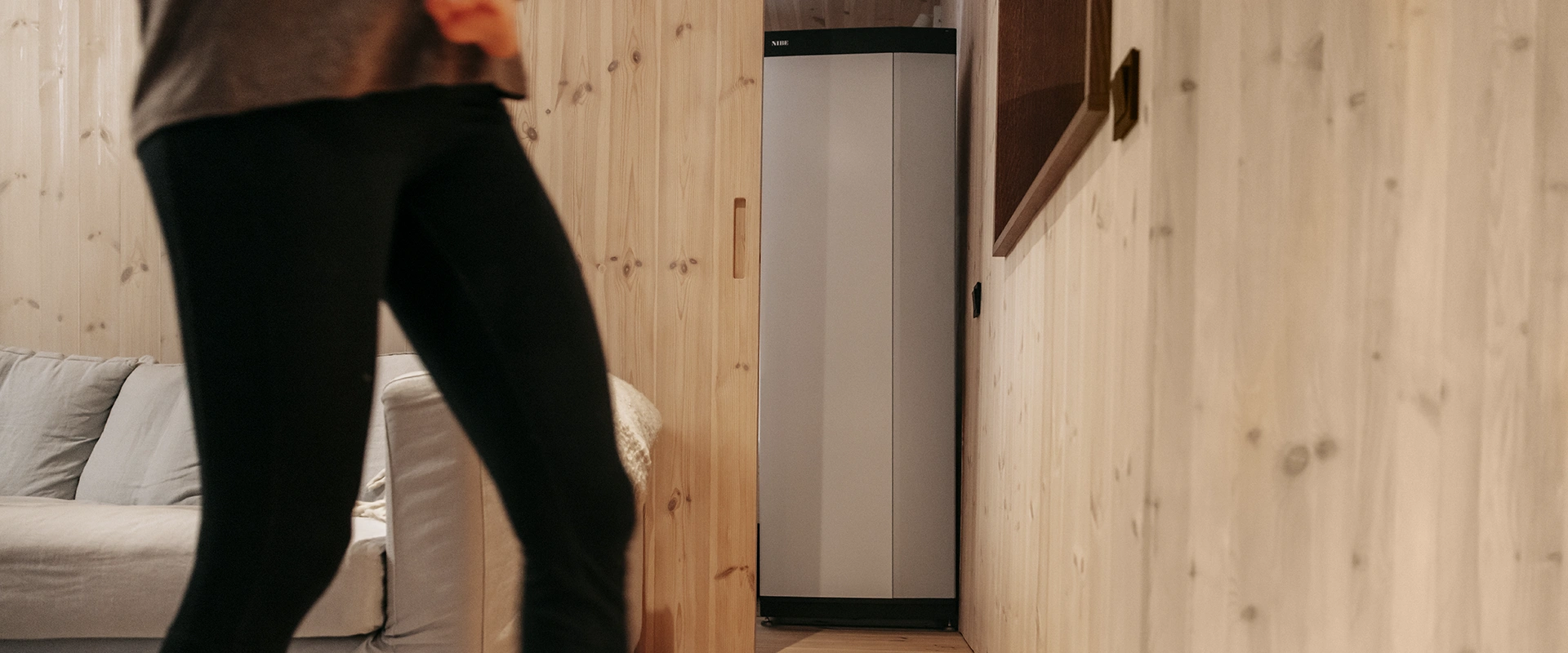

Die NIBE VVM S320 gehört zur Baureihe der NIBE S-Serie und vereint die smarten Eigenschaften der neuen Generation. Die kompakte Inneneinheit verfügt über einen sehr hohem Vorfertigungsgrad und wird in Verbindung mit einer Luft/Wasser-Wärmepumpe NIBE F2120 oder NIBE F2040 zur Heizung, Kühlung und Brauchwasserbereitung eingesetzt.
Die smarten Eigenschaften und die einfache Bedienung der NIBE VVM S320 ermöglicht eine effiziente Wärme- und Brauchwasserversorgung.
Mit integriertem WLAN fügt sich die S-Serie wie selbstverständlich in Ihr vernetztes Zuhause ein. Die intelligente Technologie passt das Raumklima automatisch an, wobei Sie via Smartphone oder Tablet die volle Kontrolle behalten. Bei minimalem Energieverbrauch genießen Sie höchsten Wohnkomfort und schonen die Umwelt.

Kombinerbar

In Kombination mit einer NIBE Luft-/Wasser-Wärmepumpe bildet die NIBE VVM S320 Inneneinheit ein integriertes System für den Einfamilienhaus-Neubau

Kompakte Inneneinheit

Die kompakte Inneneinheit NIBE VVM S320 verfügt über einen sehr hohen Vorfertigungsgrad. Um die Montagezeit auf ein Minimum zu reduzieren, sind in der Einheit alle wesentlichen Komponenten wie Speicher, Ausdehnungsgefäß, Elektroheizpatrone, Umwälzpumpen und das Regelsystem enthalten.

Intelligente Technologie

Anwenderfreundliche Touchscreen-Bedienung, integrierte Drahtlosverbindung und energiesparende Smart-Technologie der neuen S-Serie sorgen für höchsten Komfort.

Komfortmodule

Einfache Erweiterung mit Systemzubehör zur Wohnungslüftung

  • Technische Daten
  • Dokumente
NIBE VVM S320

NIBE KVR 10-F2120 3 M

Kondenswasserrohr mit Heizband alsZubehör für F2120.

NIBE S135

Das kompakte Abluftwärmepumpen-Modul NIBE S135 wird zur Wohnraumlüftung mit Wärmerückgewinnung von Luft auf Heizungswasser eingesetzt. Als Abluftwärmepumpe konzipiert, beinhaltet das Modul eine aktive Wärmerückgewinnungsfunktion. Je nach Systemanbindung arbeitet es brauchwasser- und/oder heizungsunterstützend.

NIBE POOL 310

Anschlusssatz Pool 310 steuert die Beheizung eines Pools bei Einsatz mit VVM 310/320.

NIBE KVR 10-F2120 6 M

Kondenswasserrohr mit Heizband alsZubehör für F2120.

NIBE F135

Das kompakte Abluft-Wärmepumpen-Modul NIBE F135 wird zur kontrollierten Wohnungslüftung in Kombination mit NIBE Luft/Wasser-Wärmepumpen eingesetzt. Als Abluft-Wärmepumpe konzipiert, beinhalten das Modul eine aktive Wärmerückgewinnungsfunktion. Die Regelung erfolgt über den NIBE Komfortregler der angeschlossenen Wärmepumpe. Dank der intelligenten Technik wird dieses Produkt zu einem wichtigen Bestandteil Ihres vernetzten Alltags und ermöglicht Ihnen die volle Kontrolle über Ihren Energieverbrauch. Ein effektives Regelgerät reguliert das Raumklima automatisch bei höchstem Komfort, während Sie gleichzeitig einen Beitrag zum Umweltschutz leisten

NIBE EMK 500

Dieses Zubehör wird zur Erfassung der Wärmemenge genutzt, die die Wärmepumpenanlage erzeugt und für Brauchwasser sowie Gebäudebeheizung zur Verfügung stellt. Der Wärmemengenzähler misst Durchfluss und Temperaturdifferenz im Ladekreis. Der Messwert wird auf dem Display der VVM-Inneneinheit oder dem Regelgerät SMO 40 ausgegeben.

NIBE KVR 10-F2120 1 M

Kondenswasserrohr mit Heizband alsZubehör für F2120.

NIBE EMK 300

Dieses Zubehör wird zur Erfassung der Wärmemenge genutzt, die die Wärmepumpenanlage erzeugt und für Brauchwasser sowie Gebäudebeheizung zur Verfügung stellt. Der Wärmemengenzähler misst Durchfluss und Temperaturdifferenz im Ladekreis. Der Messwert wird auf dem Display der SMO 40 ausgegeben. Geeinget für SMO 40 in Kombination mit F2120/2040-8/-12.

NIBE ACS 310

ACS 310 zum Aufbau einer aktiven Vierrohrkühlung für NIBE Luft-/Wasser-Wärmepumpen, zusammen mit VVM310, VVM S320, VVM320 sowie VVM500 Inneneinheiten. Das Paket enthält eine PWM - signalgeführte Ladekreispumpe, ein motorbetriebenes Umschaltventil, eine AXC Elektronikbox sowie verschiedene Kleinteile.

NIBE ERS S10-400

Lüftungsgeräte NIBE ERS S10-400 bilden mit den Wärmepumpen der NIBE S-Serie eine optische Einheit. Die Regelung erfolgt über die NIBE Erdwärmepumpe oder über eine VVM Inneneinheit der NIBE S-Serie bei Luft/Wasser-Systemen sowie über myUplink.

Die Lüftungsgeräte sind mit einem leistungsfähigen Kreuzgegenstrom-Wärmetauscher als PET-Wärmetauscher oder mit einem Enthalpie-Wärmetauscher ausgestattet. Der Enthalpie- Wärmetauscher dient zusätzlich zur Feuchterückgewinnung.

In Verbindung mit einem der Raumeinheit RMU S40, THS 10 (S-Serie) oder HTS 40 kann eine bedarfsgeführte Lüftung mittels Erfassung der Raumluftfeuchte realisiert werden. Die Möglichkeit, beide Systeme über die Komfortregelung der NIBE S-Serie sowie über myUplink zu steuern, führt zu einem besonders hohen Bedienkomfort.

Pro Wärmepumpe/Inneneinheit mit Regelgerät können bis zu vier Lüftungsgeräte ERS S10-400 angeschlossen und betrieben werden.

NIBE RMU S40

Mit RMU S40 können NIBE-Wärmepumpen von einem anderen Raum im Gebäude gesteuert und überwacht werden. Mit Hilfe der Raumeinheit hat der Anlagennutzer die Möglichkeit, den Heizbetrieb, die Warmwasserbereitung und die Lüftung zu beeinflussen. RMU S40 ist mit einem Farbdisplay ausgestattet und enthält einen Raumfühler.

NIBE Feuchte- und Temperaturfühler HTS 40

Das Modul überwacht die aktuelle Raumluftfeuchte und stellt bei aktiviertem Kühlbetrieb sicher ,dass die witterungsabhängige Oberflächentaupunkttemperatur nicht unterschritten wird.Alternativ kann mit diesem Zubehör die releative Luftfeuchte über Anpassung der Raumtemperatur einen vorher festgelegten Wert nicht überschreitet. Dieses Zubehör ist konzipiert für die Geräte der Sxx55, Fxx55; und Fxx45-Serie.

NIBE ERS 20-250

Das Lüftungsgerät NIBE ERS 20-250 ist für die platzsparende Deckenmontage konzipiert. Es wird immer in Kombination mit einer Wärmepumpe eingesetzt. Die Regelung des Lüftungsgerätes erfolgt über den Komfortregler der angeschlossenen NIBE Wärmepumpe. Damit ist das Lüftungsgerät ebenfalls NIBE Uplink-fähig. Die Möglichkeit beide Systeme über die Komfortregelung der Wärmepumpe zu steuern, führt zu einem sehr hohen Bedienkomfort.

NIBE AXC 40

Das AXC-Regelungsmodul wird für NIBE Abluft-/ und Sole/Wasser-Wärmepumpen eingesetzt. Je nach Systemkonfiguration dient es zur Regelung von: Warmwasser-Zirkulationspumpen, Heizkreisgruppen, Grundwasser-Umwälzpumpen, Mischventil gesteuerte Zusatzheizung, stufengeregelte Zusatzheizung, Brunnenpumpen, Brauchwasser-Komfort. Während die Verbraucher und Fühler direkt an AXC 40 angeschlossen werden, erfolgt die Verbindung zur Wärmepumpe über ein bauseitiges Kommunikationskabel (3-Draht-Bus). Die fachgerecht angeschlossene Baugruppe wird von der Wärmepumpe automatisch erkannt und über die komfortable Wärmepumpenregelung gesteuert. Im Lieferumfang enthalten: AXC 40 mit 2 Fühlern.

NIBE Photovoltaik-Kommunikationsbaustein EME 20

Der Kommunikationsbaustein EME 20 dient zur intelligenten Verknüpfung zwischen einer NIBE Wärmepumpe und einem PV-Wechselrichter mittels Sunspec-Protokoll. Sofern der Anlagenbetreiber NIBE Uplink verwendet, kann darüber hinaus der Status der PV-Anlage (Ertragssituation, aktueller Ertrag, Beinflussungsstatus der Wärmepumpe; etc.) auf einem Rechner, Tablet oder Smartphone visualisiert werden.

NIBE HKG Heizkreisgruppen

Vormontierte Heizkreisgruppe mit differenzdruckgeregelter Umwälzpumpe der Energieeffizienzklasse A, werkseitig verkabelt; Thermometer für Vor- und Rücklauf in Multifunktions-Absperrarmatur integriert; Schwerkraftbremse aufstellbar; EPP-Wärmedämmschale. Heizkreisgruppen stehen in den Größen DN 25 bzw. DN 32, jeweils mit oder ohne Mischer zur Verfügung. Ausführungen in DN 25 mit Mischer (KVS 6,3), DN 32 mit Mischer (KVS 18). Hinweis: Zur Steuerung je Heizkreisgruppe ist ggf. ein Regelungsmodul AXC 40 erforderlich. Als Zubehör für die kompakte Verbindung von 2 NIBE Heizkreisgruppen sind Verteilerbalken und passende Wandhalter erhältlich.

NIBE Luft-, Magnetit- und Schlammabscheider (Altbausanierung)

Kombinierter Luft-, Magnetit und Schlammabscheider für Wärmepumpenanlagen in der Altbaumodernisierung. Entfernt metallische und nichtmetallische Schwebstoffe sowie Gase aus dem Anlagenwasser. Verfügbar in DN 25: Maximaler Durchsatz 7 m³/h (ECO–Betrieb) sowie DN 32: Maximaler Durchsatz 10,6 m³/h (ECO–Betrieb)

NIBE Lüftungspakete

Neben einem umfangreichen Zubehörprogramm an Einzelkomponenten für die Wohnraumlüftung bieten wir passend zu den NIBE Lüftungsgeräten und Abluft-Wärmepumpen unterschiedliche Lüftungspakete an. Die Lüftungspakete NIBE FLEX und NIBE FLEX-OVAL unterscheiden sich im Wesentlichen in der Aufbauhöhe des Verteilsystems.

NIBE NUEK230

Umschalteinheit 230 V, 6 Kanal Klemmleiste zum Verdrahten von Stellantrieben mit Raumtemperaturreglern. Einsatz in Verbindung mit Warmwasserfußbodenheizung/-kühlung. Je Kanal kann ein Raumthermostat mit mehreren Stellantrieben verbunden werden (max. 14 Antriebe a 3 W.) Ausführung mit automatische Umschaltung Heizen/Kühlen. Steckerfertig, mit Hutschiene für Wandbefestigung. Schaltleistung, max. 6 Kanäle (Zonen).

NIBE PV

NIBE PV besteht aus modular aufgebauten, vorkonfektionierten Basispaketen in den Leistungsgrößen 4, 8 und 12 kW. Die Kollektoren bestehen aus monokristallinen Siliziumzellen mit PERC-Technologie und verfügen über eine Leistung von 400 Wp. Die optisch ansprechenden Kollektoren sind ganz in Schwarz gehalten und ermöglichen bereits bei geringer Sonneneinstrahlung eine Umwandlung von Licht in Strom. NIBE PV kann für eine optimale Energieausnutzung mittels des Zubehörs EME 20 an eine NIBE Wärmepumpe angeschlossen werden. Die NIBE Regelung misst kontinuierlich den aktuell produzierten Strom, den aktuell benötigten Haushaltsstrom und den aktuellen Strombedarf der Wärmepumpe. Wird mehr Strom produziert, als der Haushalt benötigt, erhöht sich die Leistung der Wärmepumpe. Wird weniger Strom produziert, als der Haushalt benötigt, arbeitet die Wärmepumpe nur, wenn ein unmittelbarer Bedarf besteht. Die Wärmepumpe passt sich an das Sonnenstromangebot an und verringert ihre Leistungsaufnahme an Tageszeiten mit geringem Angebot. Ziel ist es, möglichst wenig Strom aus dem Stromnetz zu beziehen (hoher Autarkiegrad) und den selbst produzierten Strom in einem hohen Maße zu nutzen (hoher Eigennutzungsgrad). Die aktuellen Werte des Sonnenstromangebots und der Nachfrage durch Haushalt und Wärmepumpe sind über die NIBE myUplink bzw. NIBE Uplink für den Nutzer jederzeit verfügbar. Bereits bestehende Installationen können nachgerüstet werden. Voraussetzung dafür ist, dass der eingesetzte Wechselrichter das SunSpec-Protokoll unterstützt. Gilt für Systeme, die mit NIBE myUplink bzw. NIBE Uplink kompatibel sind.

NIBE Drehstromzähler EIGVZ

Direktmessender elektronischer Drehstromzähler mit 8 Segment LC Display mit S0-Impulsausgang. Zur Messung des Eigenverbrauchs in Verbindung mit dem Zubehör NIBE EME 20. Geeignet für Ströme bis max. 3x 20 A.

Höhe (mm)

1800

Breite (mm)

600

Tiefe (mm)

615

Leergewicht (kg)

146

Produktflyer NIBE VVM S320
Benutzerhandbuch
Energieverbrauchskennzeichnung
Energieverbrauchskennzeichnung
Energieverbrauchskennzeichnung NIBE F2040-6 + VVM S320
Energieverbrauchskennzeichnung NIBE F2040-8 + VVM S320
Energieverbrauchskennzeichnung NIBE F2040-12 + VVM S320
