NIBE SPLIT BOX ilma-vesilämpöpumppu

NIBE SPLIT BOX ilmavesilämpöpumppu

Täydellinen ilmavesilämpöpumppukokonaisuus
  • Tuotetietoa
  • Edut

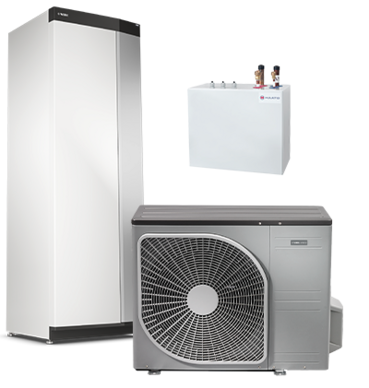

NIBE SPLIT BOX on ilmavesilämpöpumppujärjestelmä, jossa yhdistyvät split-tekniikan ja modernin ohjaustekniikan edut. Lämpöpumppuna on invertterikäyttöinen NIBE AMS 10 tai AMS 20, joka kykenee tuottamaan lämpöä jopa –20°C pakkasiin asti. Järjestelmän sydämenä on NIBE VVM S320 sisäyksikkö, jossa on järjestelmän ohjaus ja lämpimän käyttöveden varaaja. Siinä on valmiina myös lämmönjakoon tarvittavat komponentit. Lämpöpumppu ja sisäyksikkö liitetään Splitbox-yksiköllä, kylmäaine kiertää sen ja ulkoyksikön välillä.Sisäyksikön 9 kW lisävastus tuottaa tarvittavan lisälämmön, lisäksi laitteen yhteyteen voidaan korjausrakentamisessa asentaa ylimääräinen lisävastus. NIBE VVM S320:ssä on sisäänrakennettuna lämmönjaon asennukseen tarvittavat osat kuten puskurivaraaja (26 l), paisuntasäiliö ja kiertovesipumput. Tehovahti on mukana vakiona. VVM S320:ssä on sisäänrakennettu WiFi ja siitä tulee luonnollinen osa internetiin liitettyä kotiasi. Fiksu ohjaus säätää automaattisesti lämmöntuotantoa ulkolämpötilan mukaan. Voit valvoa ja ohjata järjestelmää täydellisesti älypuhelimella tai tabletilla. Sisäyksikkö VVM S320 on 180 cm korkea, 60 cm leveä ja 615 cm syvä. Tuotteita toimitetaan joko valkoisella tai harmaalla (HBS05) hydroboksilla. Valkoinen liitäntäboksi Splitbox on 40 cm korkea, 46 cm leveä, 25 cm syvä ja painaa 16/18 kg. Harmaa hydroboksi HBS05 on 57 cm korkea, 41 cm leveä, 47 cm korkea ja painaa 13-20 kg.

Helppo ja nopea asennus

Valmis paketti, joka sisältää ulkoyksikön, ohjainyksikön ja maatelineen

Etähallinta NIBE Uplink:n avulla

NIBE Uplink -palvelussa voit seurata ja ohjata lämmitysjärjestelmääsi etänä puhelimella, tabletilla tai tietokoneella

Invertteri

  • Toiminnot
  • Lisätarvikkeet
  • Tekniset tiedot
  • Esitteet ja ohjeet
NIBE Split Box 6
NIBE Split Box 8
NIBE Split Box 12

Integroitu lämminvesivaraaja

Lämpöpumpussa on sisäänrakennettu, eristetty lämminvesivaraaja.

Invertteriohjattu kompressori

Lämpöpumpussa on invertteriohjattu kompressori, jonka lämmöntuotto mukautuu automaattisesti kodin lämmitystarpeeseen ympäri vuoden ja toimii parhaalla hyötysuhteella

NIBE Smart Price Adaption

Smart Price Adaption on NIBEn ja myUplinkin/NIBE Uplinkin IoT-ominaisuus, jolloin lämpöpumpulle välitetään Nord Pool Spot sähköpörssin seuraavan päivän tuntihinnat, minkä mukaan lämmön ja käyttöveden lämmitys optimoidaan. Käyttäjä voi ohjauksesta säätää, kuinka voimakkaasti sähkön hinta saa vaikuttaa sisälämpötilaan ja/tai käyttöveden lämpötilaan.

myUplink

Internetin ja myUplink:n avulla saat nopeasti reaaliaikaisen yleiskuvan lämpöpumppujärjestelmäsi toiminnasta. Voit sekä valvoa että halutessasi hallita kotisi lämmitystä, käyttöveden lämmitystä, ilmanvaihtoa, viilennystä ja aurinkosähkön tuottoa. Häiriön sattuessa saat ilmoituksen siitä myUplink:iin sekä sähköpostiisi.

NIBE Alto Smart S40-350

NIBE ALTO SMART ERS S40-350 on pienikulutuksinen ilmanvaihtokone tehokkaalla lämmön talteenotolla, jonka hyötysuhde on jopa 85%.Laitteessa on sisäänrakennettu kosteusanturi ja jälkilämmityspatteri, joiden ansiosta sisäilma pysyy mukavana. Koneen pyörivän talteenottokennon ansiosta huoneilman kosteustasapaino pysyy sopivana. Laitteen sijoittaminen on helppoa, sillä sen voi asentaa myös kylmään tilaan ja pienen kokonsa ansiosta se mahtuu kätevästi monenlaisiin tiloihin. Laite toimitetaan vasenkätisellä kanavaliitännällä, mutta kätisyys on helposti vaihdettavissa.NIBE ALTO SMART ERS S40-350 asennetaan pariksi NIBE S -sarjan lämpöpumpun tai sisäyksikön kanssa. NIBE ohjaus maalämpöpumpussa tai ilma-vesilämpöpumpun sisäyksikössä ohjaa myös Alto Smart -ilmanvaihtokonetta. Ohjaat yhdestä näytöstä kotisi lämmitystä, lämpimän käyttöveden tuotantoa ja ilmanvaihtoa. Voit valvoa ja halutessasi ohjata järjestelmää myös älypuhelimella tai tabletilla!NIBE ALTO SMART ERS S40-350 on pienikulutuksinen ilmanvaihtokone tehokkaalla lämmön talteenotolla, jonka hyötysuhde on jopa 85%. Laitteessa on sisäänrakennettu kosteusanturi ja jälkilämmityspatteri, joiden ansiosta sisäilma pysyy mukavana. NIBE ohjaus S-sarjan maalämpöpumpussa tai ilma-vesilämpöpumpun sisäyksikössä ohjaa myös Alto Smart -ilmanvaihtokonetta.

NIBE K-060 kattila VVM 320:een

Talossa, jossa lämmityksen tehontarve on yli 9 kW, tarvitaan lisätehoa, koska sisäyksikön VVM 320 suurin vastusteho on 9 kW. Lisäämällä lämmitykseen menevään lämmitysrunkoon K-060 vastusputki 4,5 kW vastuksella, saadaan katettua järjestelmät aina 13,5 kW asti.

NIBE S135

NIBE S135 on kompressorilla varustettu poistoilmayksikkö, joka liitetään NIBE ilma-vesilämpöpumppujärjestelmään. NIBE S135 hyödyntää talon poistoilman lämpöenergian kodin ja käyttöveden lämmitykseen ja huolehtii ilmanvaihdosta. Järjestelmissä, joissa myös jäähdytetään ilmavesilämpöpumpulla, voi S135 tehdä lämmintä vettä samanaikaisesti. Poistoilmayksikkö parantaa järjestelmän vuosihyötysuhdetta. Hiljaisessa laitteessa on tehokas lämmön talteenotto kompressorin ansiosta ja korkea ilmanvaihtokapasiteetti. Poistoilmayksikköä ohjataan helposti ja fiksusti lämpöpumpun ohjauksesta.NIBE S135 on kompressorilla varustettu poistoilmayksikkö, joka liitetään NIBE ilma-vesilämpöpumppujärjestelmään. NIBE S135 hyödyntää talon poistoilman lämpöenergian kodin ja käyttöveden lämmitykseen ja huolehtii ilmanvaihdosta. Järjestelmissä, joissa myös jäähdytetään ilmavesilämpöpumpulla, voi S135 tehdä lämmintä vettä samanaikaisesti. Poistoilmayksikkö parantaa järjestelmän vuosihyötysuhdetta.

NIBE ACS 310

ACS 310 on lisävaruste, jonka avulla VVM 310/VVM 320/VVM S320 voi ohjata kylmän tuotantoa.

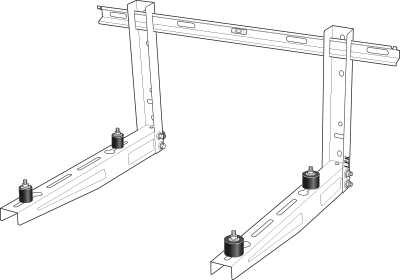

NIBE Seinäkannake

Seinäteline ilma-vesilämpöpumpun asennukseen.

NIBE KVR 10-F2040 1 M

Kondenssivesiputki KVR -lisävarusteella viedään hallitusti pois ilmavesilämpöpumpusta muodostuva kondessivesi. Toimituksessa on myös sulanapitokaapeli, joka varmistaa ettei putki jäädy tukkoon kovillakaan pakkasilla.

NIBE RMU S40 huoneyksikkö

RMU S40 –huoneyksikkö on langaton, kosketusnäytöllinen ohjauspaneeli lämpötila- ja kosteusanturilla.RMU S40:lla voi ohjata ja valvoa NIBE-lämpöpumppua/sisäyksikköä/ohjausmoduulia muualta talosta. Huoneyksikön näytöltä on nähtävissä lämpöpumpun perustoimintojen lisäksi myös järjestelmään liitetyt lisävarusteet ja niiden tilatiedot. Tiedonsiirtoon voidaan käyttää langatonta tai langallista yhteyttä.RMU S40 –huoneyksikkö on langaton, kosketusnäytöllinen ohjauspaneeli lämpötila- ja kosteusanturilla.RMU S40:lla voi ohjata ja valvoa NIBE-lämpöpumppua/sisäyksikköä/ohjausmoduulia muualta talosta. Huoneyksikön näytöltä on nähtävissä lämpöpumpun perustoimintojen lisäksi myös järjestelmään liitetyt lisävarusteet ja niiden tilatiedot. Tiedonsiirtoon voidaan käyttää langatonta tai langallista yhteyttä.

NIBE PV aurinkosähköjärjestelmä

NIBE PV aurinkosähköjärjestelmä on helppo tie aurinkosähkön hyödyntämiseen kotona. Järkevimmillään aurinkosähkö on silloin, kun se mitoitetaan omaan käyttöön mahdollisimman hyvin. Paras hyöty saadaan, kun aurinkosähkö liitetään rakennuksen NIBE lämpöpumppuun, jolloin lämpöpumpun automatiikka ohjaa aurinkosähkön käyttöä ja voi moninkertaistaa auringon energian. Päiväsaikaan tuotetaan ja varastoidaan lämpöpumpulla auringon energiaa käyttöveden ja haluttaessa tilojen lämmöksi, jota illan tullen puretaan ilman viiletessä ja lämmintä vettä käytettäessä. NIBE PV on täydellinen kokonaisuus, johon sisältyy aurinkopaneelit, invertteri ja tiedonsiirtomoduuli EME 20. Kattokiinnikkeet valitaan erikseen kattomateriaalin mukaan. NIBE PV paketteja on pientaloihin kolmea eri kokoa: S (4 kW), M (5,6 kW) ja L(8 kW). S-paketissa on 10 paneelia, M-paketissa 14 ja L-paketissa 20. Näiden valmiiden kokonaisuuksien lisäksi on saatavissa kullekin katolle ja käytölle sopivan kokoinen järjestelmä.

NIBE ALTO SMART 10-400

Lämmön talteenotolla varustettu ilmanvaihtolaite NIBE Alto Smart ERS S10-400 on kytketty NIBE lämpöpumppuun - ilmanvaihdon ja lämmityksen ohjaus yhdessä laitteessa. Ilmanvaihtoa voi seurata ja halutessa säätää NIBE Uplink tai myUplink etähallinnalla, valmiiksi mukana laitteessa. Nykyaikaista, helppoa, yksinkertaista. NIBE Alto Smart ERS S10-400:n ristivirtalämmönsiirrin kerää tehokkaasti lämmön talteen ja puhaltimet varmistavat energiatehokkuuden. Tuloilman lämpötila varmistetaan kovimmilla pakkasilla sähköisellä etulämmittimellä. NIBE Alto Smart ERS S10-400 koostuu tuotteista NIBE ERS S10-400 ja EAH 20.Talon ilmanvaihto saadaan samaan ohjaukseen lämpöpumpun kanssa. Silloin on mahdollista myUplink tai NIBE Uplink etävalvonnan/-ohjauksen kautta seurata ja hallita myös ilmanvaihtoa. Koko talon lämmitys, lämmin käyttövesi ja ilmanvaihto ovat helposti seurattavissa ja hallittavissa yhden ohjauksen kautta.

NIBE EME 20 aurinkosähkömoduuli

Lisävaruste EME 20 yhdistää lämpöpumpun ja aurinkosähkön. Lisävaruste välittää tietoa lämpöpumpun automatiikalle aurinkosähkötuotannosta ja optimoi lämpöpumpun toimintaa. (Voidaan käyttää kun aurinkosähköinvertterissä on RS485 ja Sunspec-protokolla.) Sisältyy NIBE PV aurinkosähköpakettiin.

Korkeus (mm)

640

Leveys (mm)

800

Syvyys (mm)

290

Nettopaino (kg)

46

Tuotteen tehokkuusluokka huonelämmityksessä, 55°C

A++

Järjestelmän tehokkuusluokka huonelämmityksessä, 55°C

A++

Tuote-esite Tuote-esite NIBE Polar ilma-vesilämmityskokonaisuus
Tuote-esite NIBE SPLIT BOX ilma-vesilämmitysjärjestelmä
Tuote-esite S-sarjan fiksut lisätarvikkeet
Tuote-esite NIBE VVM S320 sisäyksikkö
Kuluttajaesite NIBE ilma-vesilämpöpumput
Kuluttajaesite NIBE ilma-vesilämpöpumput
Kuluttajaesite NIBE ilmavesi-lämpöpumppujen tekninen valintaopas
Käyttöohjeet AMS 10 ( sv )
Käyttöohjeet NIBE AMS 10 Ilma-vesilämpöpumppu
Käyttöohjeet ( sv )
Käyttöohjeet NIBE VVM S320 sisäyksikkö
Asennusohjeet AMS 10 ( sv )
Asennusohjeet AMS 10
Asennus- ja hoito-ohjeet Haato Splitbox
