Przykładowe koszty eksploatacji pompy ciepła NIBE w domu jednorodzinnym

Przykład systemu opartego na pompie ciepła NIBE, obejmującego ogrzewanie, chłodzenie, przygotowanie ciepłej wody użytkowej oraz wentylację z odzyskiem ciepła, z możliwością zdalnego sterowania przez Internet za pomocą aplikacji NIBE myUplink.

W 2011 roku w domu jednorodzinnym o powierzchni całkowitej 137 m² została zainstalowana gruntowa pompa ciepła NIBE F1245 PC o mocy grzewczej 8 kW. Przy wyborze rodzaju ogrzewania najważniejsze dla właścicieli domu były koszty eksploatacji oraz zapewnienie ogrzewania, chłodzenia, produkcji ciepłej wody użytkowej i wentylacji mechanicznej budynku ze zdalnym sterowaniem. W opisanej inwestycji wybrano system NIBE, który łączył w jednym kompaktowym urządzeniu funkcje ogrzewania, chłodzenia, przygotowania ciepłej wody użytkowej oraz współpracę z wentylacją mechaniczną. W całym domu zainstalowany został podłogowy system grzewczy, pokryty panelami podłogowymi i tylko w łazienkach płytkami, zasilany z pompy ciepła NIBE F1245 PC. Oprócz pompy ciepła został zamontowany również kominek (bez instalacji rozprowadzającej ciepło i bez płaszcza wodnego), który jest użytkowany kilka razy w roku. Pompę ciepła wyposażono w dodatkowy moduł wentylacyjny NIBE FLM. W opisanym przypadku pompa ciepła wykorzystywała energię elektryczną z sieci oraz energię pobieraną z gruntu. Udział energii pobieranej z otoczenia i energii elektrycznej zależy od warunków pracy instalacji, parametrów budynku i efektywności urządzenia. W tym celu wywiercone zostały dwa odwierty pionowe, po 90 mb każdy.

Oprócz ogrzewania domu pompa ciepła produkuje ciepłą wodę użytkową o temp. 48°C, której cyrkulację zaprogramowano tylko w godzinach porannych i wieczornych. Wbudowany zbiornik c.w.u. o pojemności 180 l jest wystarczający dla potrzeb 4-osobowej rodziny oraz okazjonalnych gości. Dobór pojemności zasobnika powinien uwzględniać liczbę użytkowników, profil zużycia ciepłej wody i konfigurację instalacji. Wydajność wentylacji ustawiono na 30% w ciągu całej doby zimą, a latem 80% w nocy i 15% w ciągu dnia (nocne schładzanie). W okresie lata rodzina korzysta z wbudowanej funkcji chłodzenia pasywnego przez podłogówkę. Min. temperatura zasilania ustawiona jest na 20°C, co sprawia, że podłoga nie wydaje się zbyt zimna dla biegających boso dzieci oraz nie zachodzi zjawisko roszenia podłogi. W opisanych warunkach użytkowania funkcja chłodzenia pasywnego pozwalała obniżyć temperaturę powietrza w pomieszczeniach o ok. 5–7°C. Rzeczywisty efekt chłodzenia zależy od parametrów budynku, rodzaju instalacji, ustawień systemu oraz warunków zewnętrznych. W budynku zastosowany system grzewczy nie wymaga komina spalinowego ani magazynowania paliw stałych. W domu utrzymywana jest temperatura ok. 22°C, zgodnie z ustawieniami systemu i warunkami pracy instalacji. W domu utrzymywana jest temperatura +22°C, którą zapewnia gruntowa pompa ciepła, bez udziału dodatkowych źródeł ciepła.

Pompa ciepła NIBE F1245 PC 8 kW rozpoczęła pracę na początku października 2011 r. W pierwszym miesiącu eksploatacji, podczas wygrzewania bryły budynku, system zużył 400 kWh energii elektrycznej.

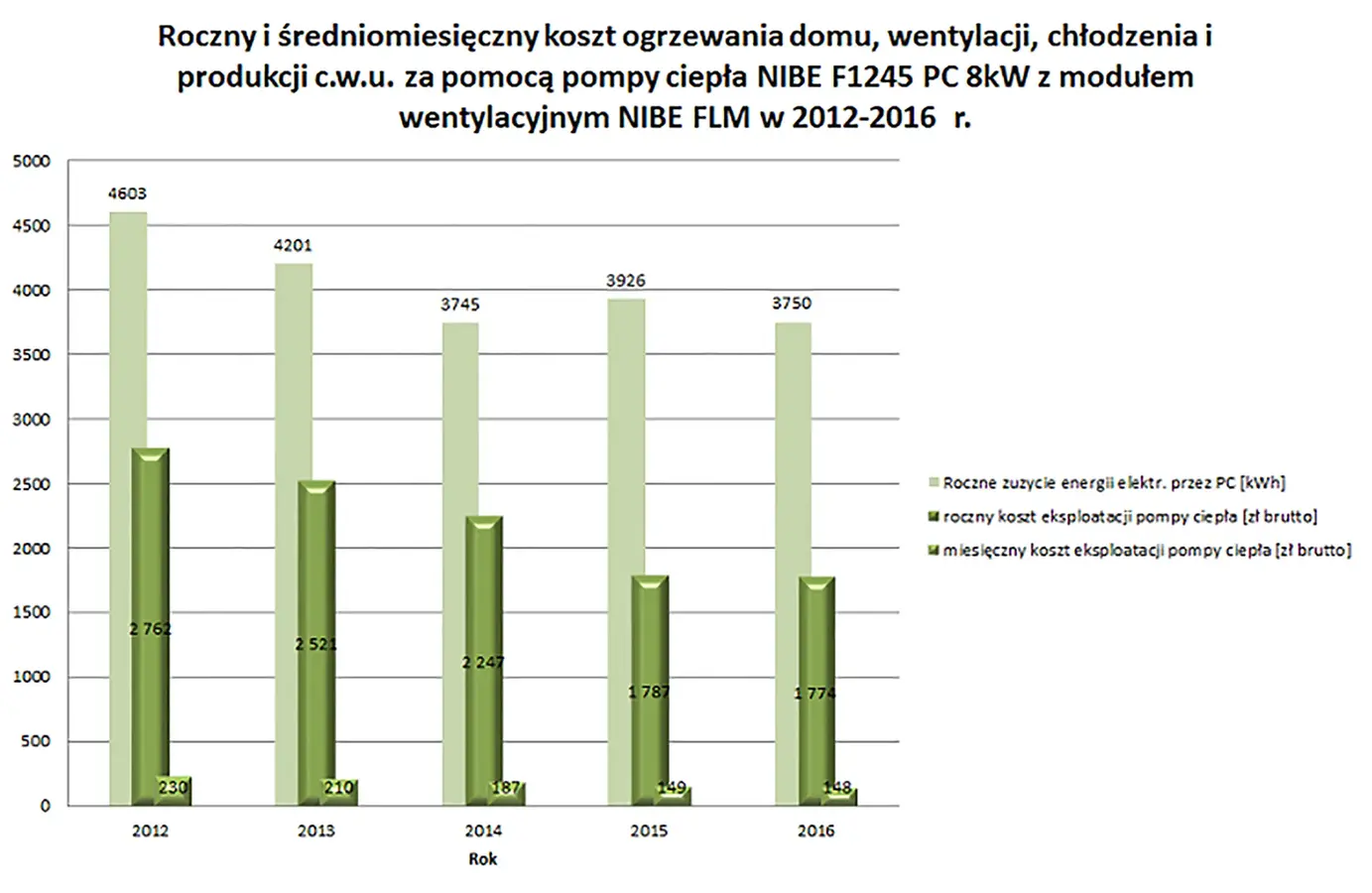

W 2012 roku pompa ciepła zużyła przez 12 miesięcy 4603 kWh, w drugim roku użytkowania o ok. 9% mniej, bo tylko 4201 kWh, a w trzecim roku użytkowania tylko 3745 kWh (19% w stosunku do pierwszego roku użytkowania budynku), co może być wynikiem wysuszenia budynku i wykonania izolacji bramy garażowej. Na podstawie faktur za energię elektryczną oraz ówczesnego cennika PGE Dystrybucja S.A. dla taryfy G11 przyjęto koszt 1 kWh na poziomie ok. 0,60 zł. Przy tych założeniach średni roczny koszt energii elektrycznej zużytej przez pompę ciepła wyniósł ok. 2247 zł. Wartości te dotyczą opisanego okresu i nie odzwierciedlają aktualnych cen energii. 1 listopada 2014 roku rodzina podjęła decyzję o zmianie taryfy z całodobowej (G11) na weekendową, czyli taryfę dwustrefową z rozszerzoną strefą nocną o 2h w ciągu dnia oraz soboty i niedziele (G12w), w której całkowity koszt jednej kWh w taryfie nocnej wynosi 0,30 zł, a w dziennej 0,69 zł. Jednocześnie Serwisant NIBE, przeprogramował pompę ciepła, aby sterowała temperaturą zasilania systemu grzewczego, w 3 przedziałach czasowych na dobę, odpowiednio podwyższając i obniżając temperaturę zasilania systemu grzewczego w okresach obowiązywania tańszej i droższej taryfy. Analiza porównawcza faktur z 2015 i 2016 roku wskazywała, że w opisanym przypadku zmiana taryfy oraz ustawień pracy pompy ciepła mogła obniżyć koszty ogrzewania o ok. 500 zł rocznie, a całkowite koszty energii elektrycznej o ok. 1000 zł rocznie. Wynik dotyczy konkretnego budynku, taryfy, sposobu użytkowania i cen energii z analizowanego okresu.

Obiekt: Dom jednorodzinny

Lokalizacja: Białystok (woj. podlaskie)

Powierzchnia ogrzewania: 137 m2

Pompa ciepła: F1245 PC

Moc grzewcza: 8 kW

Dolne źródło: kolektor gruntowy pionowy (2x90 mb)
