 Typy tepelných čerpadel

Typy tepelných čerpadel

Vyberte si tepelné čerpadlo nejlépe odpovídající vašim energetickým potřebám

Teplo čerpané z přírody

Princip fungování tepelného čerpadla je znám již více než 100 let. Země, voda i vzduch obsahují velké množství tepla o nízké teplotní hladině. Tepelné čerpadlo odebírá toto teplo a převádí jej na vyšší teplotní hladinu, kterou lze již využít pro vytápění i ohřev vody. Jde o obdobný princip, který využívá chladnička, která odebírá teplo z uskladněných potravin a předává jej na zadní straně do místnosti.

Tepelná čerpadla vzduch voda

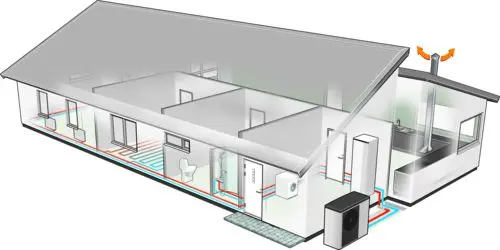

Tepelná čerpadla vzduch—voda


Tepelná čerpadla vzduch/voda využívají tepelnou energii obsaženou v okolním vzduchu.

Tato tepelná čerpadla jsou určena pro umístění venku a je možné je připojit na existující topný systém s radiátory. Tak získáme kompletní vytápěcí systém s vynikajícím vlastnostmi. K přenosu tepelné energie ze vzduchu do chladiva dochází ve výparníku. Chladivo, jehož nejdůležitější vlastností je nízký bod varu, cirkuluje v uzavřeném okruhu tepelného čerpadla. Ve výparníku přijme chladivo energii ze vzduchu a přejde do plynného stavu. Vzniklý plyn je veden do kompresoru, kde je stlačen a tím se dále zvýší jeho teplota. Ohřáté chladivo se dále vede do kondenzátoru, kde předá energii topnému médiu. Tím se teplota chladiva sníží a to přejde opět do kapalného stavu. Chladivo poté přechází přes filtry do expanzního ventilu, kde se dále sníží jeho tlak a teplota.

Tím dokončilo chladivo při svém oběhu jeden kompletní cyklus a znovu se vede do výparníku, kde díky teplu přijatému ze zdroje energie (vzduchu) opět přejde do plynného stavu.

Výhody a nevýhody systému vzduch—voda



+ nižší náročnost instalace

- nutnost umístění venkovní jednotky

+ vhodné do českých klimatických podmínek


+ úsporný a snadný provoz

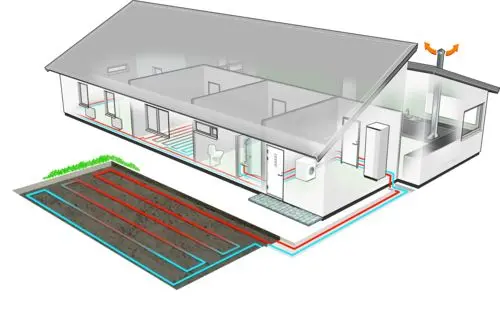

Tepelná čerpadla země—voda


Tepelná čerpadla využívající jako zdroj tepla energii obsaženou v zemi nebo ve spodní vodě.

Ve výparníku (výměníku tepla) dochází k přenosu energie z primárního média do chladiva. Chladivo získáním tepla z primárního média přechází do plynného stavu a přechází do kompresoru, kde je stlačeno a tím se dále zvýší jeho teplota. V kondenzátoru (výměníku tepla) se chladivo ochladí a přejde opět do kapalného stavu. Jeho energie se zde předala topnému médiu, které slouží k vytápění, systému ohřevu vody nebo ohřevu vzduchu. Expanzní ventil reguluje průtok chladiva okruhem a udržuje tak tlakový rozdíl mezi jeho vysokotlakou a nízkotlakou částí.

Výhody a nevýhody systému země—voda



+ stabilní zdroj tepla

- nákladné zemní práce

+ vhodné pro větší projekty

- nutný hydrogeologický a stavební projekt

Tepelná čerpadla vzduch voda
Tepelná čerpadla vzduch voda

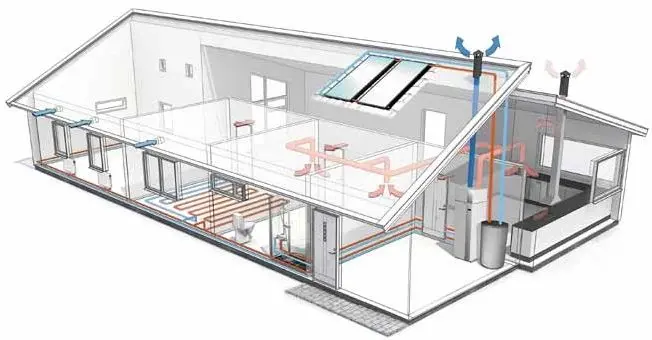

Ventilační tepelná čerpadla

Správná ventilace, tedy zcela hygienicky nezávadný vzduch uvnitř budovy, je základním požadavkem pro zdravé domácí prostředí. Při řízeném větrání s využitím tepla obsaženého ve vypouštěném vzduchu (tzv. rekuperace tepla) se využívá energie obsažené ve ventilačním vzduchu, který by byl jinak bez užitku vypouštěn ven. Navíc se při rekuperaci využívá i teplo generované uvnitř budovy svítidly, osobami či domácími spotřebiči.

Čerstvý vzduch se do budovy přivádí z venku ventilačními průduchy, které je možné čistit. Průtok vzduchu domem je zajištěn buď pod dveřmi nebo pomocí systému ventilačních otvorů. Teplý vzduch z místností (odpadní ventilační vzduch) je nasáván do ventilačního systému. Dále je veden do tepelného čerpadla, kde probíhá proces rekuperace. Po průchodu tepelným čerpadlem je vzduch vypouštěn ven. Ještě předtím však z něj v procesu rekuperace stačilo tepelné čerpadlo odejmout dostatek energie pro ohřev vody.

Vzduch z místností o pokojové teplotě prochází přes výparník, kde předá svoji tepelnou energii chladivu. Pak je ochlazený vzduch vyfukován ven do volného prostoru. Chladivo, jehož nejdůležitější vlastností je nízký bod varu, cirkuluje v uzavřeném okruhu tepelného čerpadla. Když vstoupí do výparníku, kde získá energii z teplého vzduchu z místností, přejde chladivo do plynného stavu.

Vzniklý plyn je veden do kompresoru, kde je stlačen a tím se dále zvýší jeho teplota. Ohřáté chladivo se dále vede do kondenzátoru, kde předá energii topnému médiu. Tím se teplota chladiva sníží a to přejde opět do kapalného stavu. Chladivo poté přechází přes filtry do expanzního ventilu, kde se dále sníží jeho tlak a teplota.

Tím dokončilo chladivo při svém oběhu jeden kompletní cyklus a znovu se vede do výparníku, kde díky teplu přijatému ze zdroje energie (vzduchu) opět přejde do plynného stavu.

Výhody a nevýhody ventilačních tepelných čerpadel



+ ideální do novostaveb

- nevhodné do domů s vyššími tepelným ztrátami

+ jedno zařízení pro vytápění i větrání

- nevhodné k dodatečné instalaci do domů bez ventilačních systémů
